Hva er de beste metodene for å installere et Mountain PV -monteringssystem for utendørs applikasjoner?

Nettstedsvurdering og terrenganalyse for Mountain PV -montering av installasjoner

Før noen Mountain PV -montering Systemet er installert, gjennomfører en omfattende vurderingsvurdering og terrenganalyse er et ikke-omsettelig trinn. Denne prosessen legger grunnlaget for et strukturelt forsvarlig, effektivt og langvarig fotovoltaisk (PV) kraftproduksjonssystem. Fjellmiljøer gir unike utfordringer som krever en skreddersydd tilnærming til kartlegging, prosjektering og design.

Forstå den geografiske kompleksiteten i fjellterrenget

Fjellsteder er ofte preget av bratte bakker, inkonsekvent jordsammensetning og uregelmessige bergformasjoner. Disse geografiske egenskapene påvirker direkte systemdesign og krever presis kartlegging. Ved å bruke avanserte verktøy som LIDAR (lysdeteksjon og rekkevidde), UAV (drone) fotogrammetri og GIS (geografiske informasjonssystemer), kan ingeniører få topografiske data med høy oppløsning for å evaluere skråningsgradienten, retningen og høyden.

Skråningsgradient og aspekt spiller en avgjørende rolle i å bestemme panelorientering. En skråning mot sør (på den nordlige halvkule) mottar vanligvis mest sollys, noe som gjør det ideelt for PV -installasjoner. Imidlertid påvirker hellingsvinkelen rekkingssystemer, forankringsmetoder og tilting av panelets tilt. For bratt skråning kan kreve terrassering eller strukturell forsterkning, noe som påvirker både kostnad og kompleksitet.

Jord- og bergsammensetningsanalyse

I motsetning til Flatland- eller Desert -installasjoner, må PV -prosjekter på fjellet kjempe med svært varierende forhold under overflaten. Ingeniører må utføre geotekniske vurderinger for å forstå om jorda er Clayey, Sandy, Loamy eller Rocky. Disse detaljene er viktige for å velge mellom haugdrevne, bakkeskrue eller ballastbaserte fundamenter.

Rocky underlag gjør ofte haugekjøring umulig uten å bearbeide eller bruke mikro-biler. Under slike forhold kan kjemisk forankring eller betongfoter bli nødvendig. Motsatt kan løs eller ustabil jordsmonn kreve dype pilings eller bredere fundamenter for å fordele belastningen jevnt og forhindre at det er oppgjør eller vipper.

Ground Penetration Resistance Tests, Soil Shear Strength Analyse og fuktighetsretensjonsstudier bidrar til grunnplanlegging. Jordens stabilitet under forskjellige belastningsforhold-inkludert kraftig snø eller seismisk aktivitet-må også simuleres for å validere langsiktig sikkerhet.

Solsti og skyggeleggende hensyn

I fjellrike områder kan skyggelegging fra omkringliggende topper, trær eller til og med selve skråningen drastisk påvirke solenergiutbyttet. En nettstedsanalyse bør omfatte skyggeleggingsmodeller året rundt ved hjelp av programvare som PVSYST eller helioscope. Disse verktøyene gir mulighet for virtuelle simuleringer av energiutgang basert på tid på dag, sesongvariasjoner og panelplassering.

Ethvert skyggelagt område, selv for en kort del av dagen, kan redusere et panelets produksjon eller skape uoverensstemmede strenger med mindre de er dempet med smarte omformere eller strømoptimalisatorer. Som sådan bør strengdesign og skyggeledelse være en del av den tidlige analysefasen.

Miljø- og klimatiske forhold

Værdatainnsamling er et annet viktig element i vurdering av fjellsted. Vindhastigheter i høyden kan være ekstreme og uforutsigbare, spesielt langs rygger. På samme måte er snøakkumulering, fryse-tine sykluser og kraftig nedbør typiske i forhøyede regioner. Å samle minst ett års meteorologiske data (eller innhente data fra værstasjoner i nærheten) anbefales å modellere lastescenarier.

Høy vind og snøbelastning påvirker de strukturelle spesifikasjonene til monteringssystemet direkte. Den valgte utformingen må ikke bare overleve disse forholdene, men opprettholde systemintegriteten over 25–30 års forventet drift.

Mikroklimater er også vanlige i fjellregioner. En nordvendt skråning kan forbli skyggelagt og kjøligere, noe som fører til mer snøakkumulering, mens det tilstøtende sørvendte området kan oppleve mer termisk ekspansjon og sammentrekning. Disse lokale variasjonene krever svært lokaliserte data og tilpasset prosjektering.

Tilgjengelighet og infrastrukturplanlegging

Tilgang til fjellsteder involverer ofte logistiske utfordringer. Veier kan være ubebygde eller bare sesongmessig tilgjengelige. Å transportere materialer og utstyr til bratte, avsidesliggende områder krever nøye planlegging. En mulighetsstudie bør vurdere kostnadene og vanskeligheten med å levere strukturelle komponenter, solcellepaneler, kraner og betong.

I mange tilfeller er helikopterheiser, kabelveier eller midlertidige fjellspor nødvendige for å lette byggingen. Disse tilgangsbegrensningene kan ha betydelig innvirkning på prosjektets tidslinjer og budsjetter, så nettstedslogistikk bør inkluderes i den foreløpige undersøkelsesfasen.

Biodiversitet og miljøpåvirkning

Fjelløkosystemer er ofte økologisk følsomme soner. Nettstedsvurderingen må omfatte en studie av potensiell miljøpåvirkning, inkludert forstyrrelse av habitat, erosjonsrisiko og avskoging. Økologiske undersøkelser kan være påkrevd av lokale myndigheter, spesielt i beskyttede eller høyt biologiske mangfoldsområder.

Erosjonskontrolltiltak, som siltgjerde eller forsterket vegetasjon, kan få mandat før noen utgraving begynner. I tillegg må lokal flora og fauna beskyttes for å unngå straffer eller forsinkelser på grunn av manglende overholdelse.

Velge de riktige PV -monteringsstrukturene for fjellmiljøer

Valget av en passende PV-monteringsstruktur er sentralt for å sikre langsiktig ytelse, holdbarhet og sikkerhet for et Mountain PV-monteringssystem. Fjellmiljøer introduserer distinkte utfordringer-uendelig terreng, tøffe klimaforhold, variable jordsammensetninger og vanskelig logistikk-som alle påvirker den strukturelle beslutningsprosessen. Målet er å velge et system som balanserer styrke, kostnadseffektivitet og enkel installasjon.

Fast vipp kontra justerbare vippemonteringssystemer

Fast-vippestrukturer brukes ofte i Mountain PV-installasjoner på grunn av deres enkelhet og lavere vedlikeholdskrav. Disse systemene opprettholder en konstant vinkel, som vanligvis er optimalisert basert på nettstedets breddegrad og årlige solcellebanedata. I fjellregioner kan den naturlige skråningen brukes til å matche panelvinkelen, og minimere behovet for kompleks racking.

Justerbare vippesystemer gir derimot fordelen med sesongens optimalisering. Selv om de kan forbedre energiutbyttet betydelig i områder med variabel solforekomst, krever de ofte mer mekaniske komponenter og regelmessige justeringer, noe som kanskje ikke er mulig i fjerntliggende tilgjengelige fjellplasser.

For de fleste fjellapplikasjoner foretrekkes et fast-vippesystem med en vippevinkel som er lik eller litt større enn stedets breddegrad for å balansere effektiviteten og systemets pålitelighet.

Bakkemontert vs. polmonterte systemer

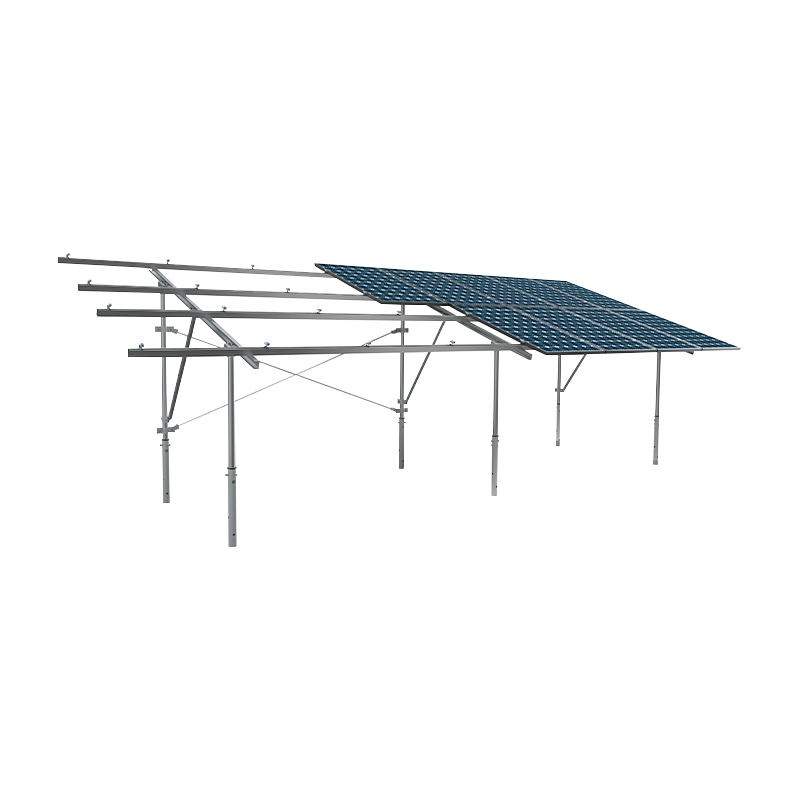

Groundmonterte systemer dominerer i verktøy for PV-distribusjoner, inkludert de i fjellrike områder. De er designet med en matrise av stål- eller aluminiumsrammer festet til bakken ved hjelp av hauger, skruer eller ballast. I terreng med grunne jord over berggrunnen eller løs skrei, må pile dybde og forankringsstyrke beregnes nøye.

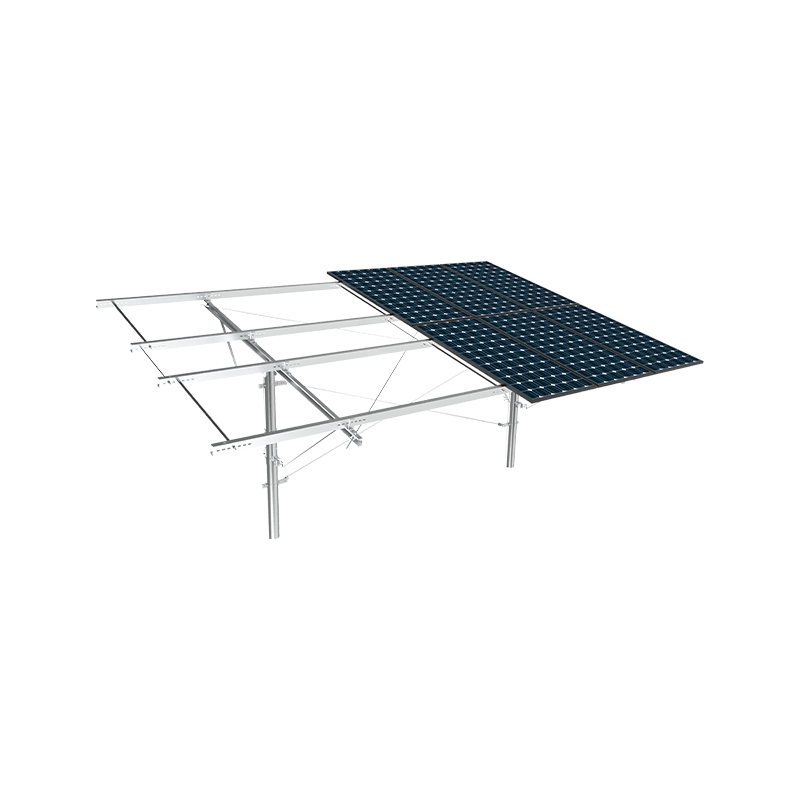

Polemonterte systemer er ideelle for småskala applikasjoner eller svært ujevn bakke der bakkrammer ikke kan støttes jevnt. Disse er spesielt nyttige i PV-systemer utenfor nettet eller hybrid fjell der minimal bakkeforstyrrelse er ønskelig.

Polemonterte matriser har typisk enkelt- eller dobbeltpanelkonfigurasjoner, som kan orienteres eller utstyres manuelt med sporing med en aksja. Imidlertid introduserer sporingssystemer mekanisk kompleksitet og sårbarhet under snødekte eller vindforhold, og gjør dem dermed mindre vanlige i fjellrike installasjoner.

Strukturelle materialer: stål vs. aluminium

Materialvalg er drevet av en balanse mellom vekt, korrosjonsmotstand, styrke og kostnader. Galvanisert stål er mye brukt på grunn av sin høye styrke og prisgunstighet. Den kan håndtere høy vind og snøbelastning, men er tyngre, noe som øker transportkostnadene og installasjonsinnsatsen på fjellterreng.

Aluminium, selv om det er dyrere, er lettere og naturlig korrosjonsbestandig. Det er ofte valgt for høyhøyde eller kystfjellsteder der fuktighet og UV-eksponering akselererer korrosjon. Anodiserte aluminiumsystemer tilbyr utvidet levetid og er lettere å samles, men kan kreve tykkere profiler for å oppnå samme strukturelle styrke som stål.

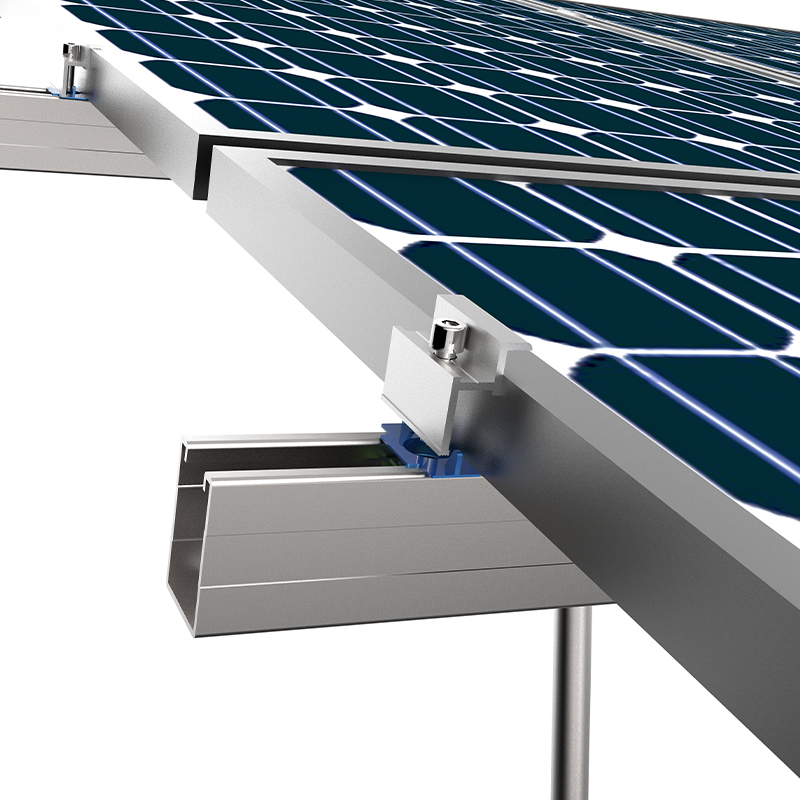

I hybridsystemer brukes aluminiumsskinner til montering av panelet, mens understrukturen eller bena er laget av varmdyp galvanisert stål for å gi en stiv base.

Forankringsteknikker og tilpasningsevne til terreng

I Mountain PV -prosjekter må racksystemet samsvare med konturene i landet uten at det går ut over strukturell integritet. Justerbare bensystemer, z-braketter og fleksible rammesamlinger muliggjør tilpasning til bakker med gradienter opp til 30 grader eller mer.

Jordskruer er ofte foretrukket i steinete eller grunne jordarter der haugekjøring er umulig. Disse helikoidale ankerene kan settes manuelt eller hydraulisk inn og tillater presis vertikal innretting.

For veldig bratte bakker kan det være nødvendig med å terrassere landet og bruke lagrede monteringsrammer. Denne tilnærmingen gir horisontal innretting mens du håndterer avrenning av regnvann og reduserer jordserosjonsrisiko. I slike tilfeller blir sivilingeniørintegrasjon kritisk.

Transportbarhet og pre-fabrikasjon

Modulære racksystemer blir stadig mer foretrukket i fjellinstallasjoner på grunn av logistiske begrensninger. Komponenter som er forhåndskåret, forhåndsboret og merket på fabrikken reduserer arbeid på stedet, noe som er spesielt gunstig der veiilgang er dårlig eller installasjonsmannskaper må bære deler over lange avstander.

Kits designet for containerisert levering eller pakke-animal transport brukes i robuste regioner som Himalaya eller Andesfjellene, der konvensjonell vegbasert logistikk ikke er tilgjengelig.

Foundation Design and Ground Anchoring Techniques on Sloped Terrain

Stiftelsen er den bokstavelige basen som påliteligheten til et Mountain PV -monteringssystem avhenger av. Å designe stabile og kostnadseffektive fundamenter på ujevn eller skrånende terreng presenterer et unikt sett med strukturelle og geotekniske ingeniørutfordringer. I motsetning til flatland, har fjell ofte inkonsekvente jordforhold, innebygde berglag og dreneringskomplikasjoner som må adresseres gjennom nøye planlegging.

Typer fundamenter for Mountain PV -systemer

Det er flere typer fundamenter som er egnet for Mountain PV -installasjoner. Valget avhenger av jordsammensetning, skråningsvinkel, klimaforhold og tilgjengelig utstyr:

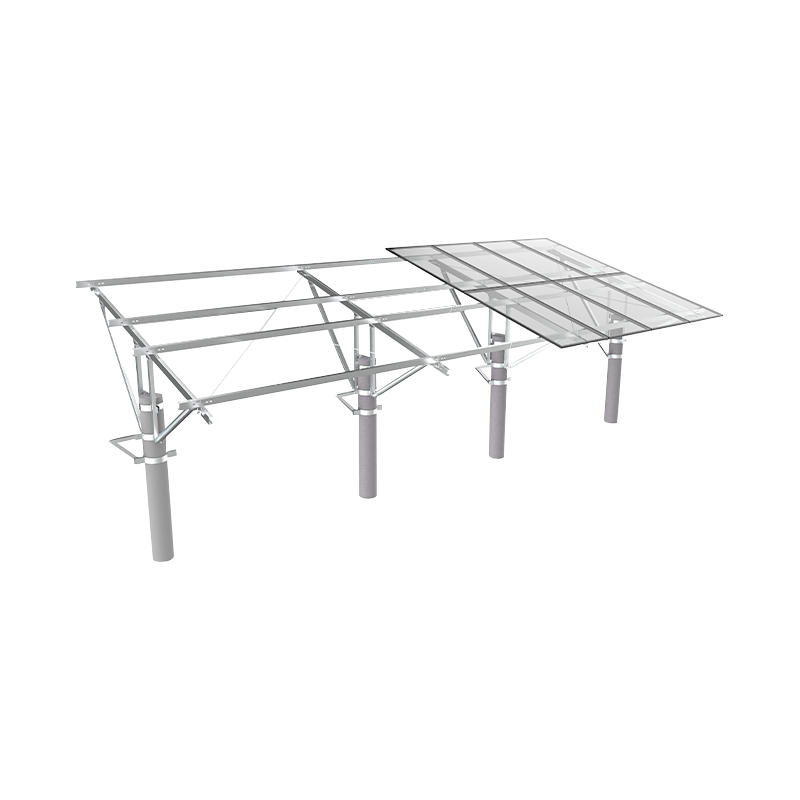

*Drevne hauger: stål H-bjelker eller rørformede hauger drevet ned i bakken er effektive i fast jordsmonn, men kan være upraktisk i steinete eller buldrefylte terreng.

*Jordskruer: Dette er helikalt gjengede stålstenger som er vridd i bakken som en skrue. De tilbyr utmerket uttrekksresistens og er egnet for et bredt utvalg av jordsmonn, inkludert delvis steinete steder.

*Betongfot: Når bakken er for steinete for hauger eller skruer, brukes pre-cast eller In-Situ betongblokker. Disse er ofte sammenkoblet med justerbare parenteser for å gjøre rede for skråningsvariasjoner.

*Ballasted Foundations: Passer for veldig grunne jordarter eller midlertidige installasjoner. Ballastblokker holder monteringsstrukturen på plass uten penetrering, men krever stabile overflater og riktig drenering.

Hver fundamenttype krever en skreddersydd tilnærming for å belaste overføring og systemstabilitet, spesielt under fjellspesifikke vind- og snøforhold.

Skråningsledelse og terrassering

I tilfeller der skråninger overstiger 15 til 20 grader, brukes terrassering ofte for å lage flate plattformer for PV -rader. Terrassering forenkler ikke bare installasjonen, men forhindrer også jorderosjon og forbedrer drenering.

Å lage terrasser kan imidlertid forstyrre vegetasjonen og øke byggekostnadene. Derfor er fleksible racksystemer med ben med variabel lengde ofte foretrukket når minimal landendring er ønsket. Benforlengelser, ofte teleskopisk, lar hvert støttepunkt uavhengig høydejustert for å matche terrengkonturer.

Forankringsdybde og lastlager

Forankringssystemet må motstå vertikale belastninger (dødvekt av paneler og strukturer), laterale krefter (vindtrykk) og løftekrefter (forårsaket av vind eller frosthøyd). Ingeniørberegninger må redegjøre for:

*Snøbelastning, spesielt i fjellkjeder som Alpene eller Rockies

*Vindheving, som kan være ekstrem i større høyder

* Seismiske belastninger, i jordskjelvutsatte fjellregioner

Forankringsdybde varierer typisk fra 1,2 til 2,5 meter avhengig av strukturell belastning og jordbærende kapasitet. Groundskrue og haugleverandører gir lastdiagrammer basert på felttestresultater, men det er ofte nødvendig å utføre stedsspesifikke uttrekkstester for å validere teoretiske modeller.

ROCK BORING OG MIKRO-BELIGJENESTE

I regioner med solid berggrunn eller tette brostein, kan det hende at standard haugekjøring eller bakkeskruer ikke er mulig. I slike tilfeller brukes mikropisesystemer. Disse innebærer å bore et hull med liten diameter inn i berget, sette inn en gjenget ankerstang og fugere det på plass. Denne metoden gir eksepsjonell stabilitet og belastningsmotstand, men kommer med økte kostnader for arbeidskraft og utstyr.

Borgerigger tilpasset fjellaktig bruk - ofte sporet eller bærbar - er distribuert for å håndtere denne oppgaven. Nøkkelen er å sikre justeringspresisjon og jevn fugemasse, spesielt der tilgangen er begrenset.

Drenering og frostbeskyttelse

Vannforvaltning er en kritisk del av fundamentdesign i Mountain PV -installasjoner. Feil drenering kan føre til mykgjøring av jord, frosthøye eller fotfesteinstabilitet. Franske avløp, overflatekvalitet og geotekstilmembraner brukes til å avlede vann vekk fra fundamenter.

I kaldere klima oppnås frostbeskyttelse ved å legge inn basen under frostlinjen og bruke termiske pauser eller isolasjonsmaterialer der det er nødvendig. Betongfoter er typisk blusset ved basen for å fordele belastningen og motstå lateral frost skyvekraft.

Kostnad og konstruksjonseffektivitet

Eksternt fjellterreng presenterer unike logistiske begrensninger som påvirker fundamentstrategien. Lette fundamentsystemer som krever minimal utgraving og ingen herdingstid - som bakkeskruer eller modulære ballastbrett - reduserer installasjonstid og kostnader.

Design-for-Installation (DFI) Principles Guide Foundation Engineering for å prioritere minimal arbeidskraft, færre spesialiserte verktøy og rask distribusjon. I mange Mountain PV -prosjekter må fundamenter installeres manuelt på grunn av mangelen på veiilgang, noe som ytterligere understreker behovet for en modulær og tilpasningsdyktig fundamentstrategi.

Håndtering av tøffe miljøforhold: Vind, snø og jordstabilitet

Fjell er ofte preget av ekstreme miljøforhold som kan ha betydelig innvirkning på holdbarheten og ytelsen til PV -monteringssystemer. Disse forholdene inkluderer høy vind, kraftig snøfall, frysetemperaturer og den iboende ustabiliteten til fjelljord. Effektive avbøtningsstrategier må brukes for å sikre at systemet forblir funksjonelt og trygt gjennom hele sitt operasjonelle liv.

Vindbelastning og strukturell integritet

Vindkrefter er en av de viktigste bekymringene når du installerer PV -systemer i fjellregioner. I høyere høyder er vindhastighetene ofte mye sterkere og mer uforutsigbare, noe som kan skape betydelige belastninger på monteringsstrukturen. Hvis de ikke er ordentlig regnskapsført, kan disse kreftene føre til strukturell svikt, fjerning av panelet eller til og med systemkollaps. For å adressere dette er en robust strukturell design viktig. Ingeniører må gjennomføre vindbelastningsanalyse basert på lokale vinddata, inkludert maksimale vindhastigheter og deres frekvens.

Vindstyrker beregnes ved å bruke standarder som ASCE 7 (American Society of Civil Engineers), som gir retningslinjer for å bestemme vindbelastninger basert på stedsspesifikke forhold. Disse belastningene må innarbeides i utformingen av monteringssystemet, og hver komponent må forsterkes for å motstå det forventede vindtrykket. Monteringssystemer med høy vindmotstand bruker ofte tykkere stål- eller aluminiumsramme og bruker ytterligere forankringsmetoder, for eksempel dypere hauger eller bakkeskruer, for å sikre stabilitet.

I noen tilfeller kan aerodynamiske hensyn også bidra til å redusere vindbelastningen. Racking -systemene kan utformes med en lav profil for å minimere vindmotstanden, eller panelene kan installeres i en liten vinkel for å la vinden flyte jevnere over overflaten. I tillegg kan strukturell avstivning inkorporeres for å gi ytterligere sidestøtte til monteringsstrukturen.

Hensyn til snøbelastning

Fjell er ofte utsatt for betydelig snøfall, som gir både en umiddelbar belastning for strukturen og langsiktige utfordringer relatert til fryset-tine sykluser. Snøakkumulering kan gi PV -matrisen betydelig vekt, som må støttes av monteringssystemet. Snø kan også hindre solcellepaneler og redusere effektiviteten ved å blokkere sollys. For å løse disse bekymringene, må beregninger av snøbelastning tas med i den strukturelle utformingen.

Snøbelastningen bestemmes basert på det gjennomsnittlige årlige snøfallet, nettstedets høyde og skråningen på panelene. I regioner der snøakkumulering er tung, kan det hende at monteringsstrukturen må forsterkes med ytterligere avstivning eller større fotfester for å fordele snøens vekt. Videre bør vinkelen som PV -panelene er montert, justeres for å gi rom for snø. Brattere panelvinkler er vanligvis mer effektive for å kaste snø, og reduserer sannsynligheten for snøoppbygging som kan skade panelene eller få dem til å bli ineffektive.

I tillegg til snøakkumulering, kan fryse-tine-syklusen påvirke jordstabiliteten rundt fundamentene. Gjentatt frysing og tining kan føre til at jorda utvides og trekker seg sammen, noe som kan føre til skiftende fundamenter og ustabile monteringssystemer. For å forhindre dette, bør fundamenter være innebygd dypt nok til å nå under frostlinjen, der jorda forblir stabil. Spesiell forsiktighet bør utvises i regioner med hyppige fryset-tine sykluser, og ytterligere frostbeskyttelsestiltak, for eksempel termiske barrierer eller isolerte fotdesign, kan være nødvendig.

Jordstabilitet og erosjonskontroll

Fjellterreng er ofte preget av ustabile jordarter, noe som kan by på utfordringer for montering av systeminstallasjon. Løse jordsmonn, som sand, grus eller silt, er utsatt for erosjon, mens bratte bakker kan forårsake skred eller jordbevegelse som kan kompromittere stabiliteten til PV -systemet. For å dempe disse risikoene er geotekniske undersøkelser avgjørende for å vurdere jordens sammensetning og stabilitet.

I områder med ustabile jordarter foretrekkes bakkeankere som spiralformede hauger eller skrue hauger fordi de gir en sikker forbindelse til den mer stabile berggrunnen under overflaten. Disse typer ankere er i stand til å motstå vertikale og laterale krefter uten å stole på jordfriksjon. I mer alvorlige tilfeller, der jorderosjon er en bekymring, kan ytterligere erosjonskontrolltiltak som siltgjerder, bergbarrierer eller forsterket vegetasjon være nødvendig for å stabilisere bakken.

For bratte bakker kan terrassering brukes for å redusere jordbevegelsen og gi et nivå fundament for monteringssystemet. Terrassering innebærer å kutte i skråningen for å lage flate plattformer som monteringssystemet kan plasseres på. Denne teknikken hjelper også til å kontrollere avrenning av vann, redusere risikoen for erosjon og opprettholde jordintegritet rundt fundamentene.

Klimatilpasningsevne og langvarig holdbarhet

Gitt de tøffe og varierende forholdene i fjellmiljøer, må materialene som brukes til PV -monteringssystemer velges for deres holdbarhet. Metallkomponenter, for eksempel, bør være korrosjonsbestandige, spesielt i regioner med kraftig snøfall eller hyppig eksponering for fuktighet. Hot-dyp galvanisert stål og anodisert aluminium er vanlige valg på grunn av deres motstand mot korrosjon og evne til å motstå de ekstreme forholdene som ofte finnes i høye høyder.

Langvarig holdbarhet påvirkes også av UV-eksponering, spesielt i regioner med høy solintensitet. UV -stråling kan forringe visse materialer over tid, noe som fører til sprøhet og svikt. Som sådan er belegg som gir UV-beskyttelse eller bruker iboende UV-resistente materialer en kritisk vurdering i materialvalgsprosessen.

Trinn-for-trinns guide til mekanisk installasjon av Mountain PV-monteringssystemer

Den mekaniske installasjonen av en Mountain PV -montering System er en flertrinnsprosess som innebærer nøye planlegging, presis utførelse og fokus på sikkerhet. Med tanke på de unike utfordringene som fjellrammene gir - for eksempel uregelmessigheter i skråningen, tilgjengelighetsproblemer og ekstremt vær - krever det å installere et PV -system kompetanse innen både solteknologi og robuste konstruksjonsmetoder.

Opprinnelig forberedelse og kartlegging av nettstedet

Det første trinnet i installasjonsprosessen er grundig forberedelse av stedet, som begynner med å kartlegge og markere plasseringene i monteringssystemet. Undersøkelsen bør ta hensyn til skråningsvinkelen, høyden og eventuelle skyggeleggende hindringer, for eksempel topper eller trær i nærheten. Kartleggingsverktøy med høy oppløsning som GPS eller droner kan brukes til å samle nøyaktige data på nettstedets topografi og for å sikre presis plassering av monteringsstrukturen.

Når undersøkelsen er fullført, er den neste oppgaven å fjerne stedet for hindringer. Dette kan innebære å fjerne bergarter, vegetasjon eller rusk som kan forstyrre installasjonen. I noen tilfeller kan det være nødvendig med mindre utgraving for å jevne bakken eller skape plass for fundamentet.

Foundation Installation

Stiftelsen er den mest kritiske delen av installasjonsprosessen, ettersom det sikrer stabiliteten i hele systemet. Avhengig av jordsammensetningen og terrenget, kan fundamentet bestå av bakkeskruer, hauger eller betongfot. I fjellmiljøer foretrekkes ofte bruk av bakkeskruer eller spiralformede hauger fordi de kan installeres med minimal forstyrrelse i landskapet og er ideelle for ujevn eller steinete terreng.

Stiftelsen må installeres med presisjon for å sikre at monteringsstrukturen forblir nivå og sikker. Vanligvis bores eller skrues hvert fundamentanker i bakken, med hver haug eller skrue som testes for stabilitet. I områder med dyp eller steinete jordarter kan tilleggsutstyr som borerigger være nødvendig for å oppnå den nødvendige dybden.

Monteringsstrukturmontering

Etter at fundamentet er sikret, er neste trinn å sette sammen monteringsstrukturen. Dette innebærer installasjon av skinner eller rammer som holder PV -panelene på plass. Rammene er vanligvis forhåndsmontert i seksjoner for å effektivisere installasjonsprosessen. Når skinnene er på plass, er de sikret til fundamentankerne, og sikrer at hele systemet er nivå og stabilt.

For justerbare vippesystemer kan mekaniske justeringer gjøres i skinnens vinkel for å optimalisere panelets eksponering for sollys. Når det gjelder faste-vippesystemer, er skinnene plassert i en forhåndsbestemt vinkel basert på nettstedets breddegrad og sesongens soladgang.

Panelinstallasjon

Når monteringsstrukturen er på plass, kan solcellepanelene installeres. Panelene er vanligvis montert på skinnene ved hjelp av spesialiserte klemmer som fester panelrammer til monteringsstrukturen. Det må utvises forsiktighet for å sikre at panelene er orientert i optimal retning og at de er sikkert festet for å unngå bevegelse under høy vind eller snøakkumulering.

Når du installerer paneler, er det viktig å sikre at ledningene blir rutet på riktig måte og at de elektriske tilkoblingene er sikre. Dette innebærer ofte å kjøre ledninger gjennom monteringsstrukturen og sikre dem med kabelbånd eller klipp for å forhindre skade fra miljøfaktorer.

Elektriske ledninger og systemintegrasjon

Det siste trinnet i installasjonsprosessen er integrering av det elektriske systemet. Dette innebærer å koble solcellepanelene til omformeren og sikre at de elektriske tilkoblingene oppfyller lokale sikkerhetsstandarder. For fjellinstallasjoner må det tas ytterligere hensyn for ruting av elektriske kabler, spesielt i områder med høy vind, kraftig snø eller risiko for forstyrrelser i dyrelivet.

Etter at alt er fullført, testes systemet for å sikre at det fungerer som den skal og at alle tilkoblinger er sikre. I mange fjellinstallasjoner er det også installert et lokalt overvåkingssystem for å spore ytelsen til systemet i sanntid og gi varsler hvis det er problemer med energiproduksjon.

Å overvinne utfordringer i fjernt og robust terreng for PV -monteringssystemer

Å installere et Mountain PV -monteringssystem i avsidesliggende og robuste terreng utgjør unike logistiske og tekniske utfordringer. Kombinasjonen av vanskelig tilgjengelige lokasjoner, tøffe miljøforhold og mangelen på infrastruktur kompliserer installasjonsprosessen og øker både kostnader og tid. Å overvinne disse utfordringene krever spesialisert kunnskap, utstyr og strategier for å sikre systemets stabilitet og langsiktig funksjonalitet.

Tilgang til eksterne steder

Den første utfordringen når du jobber i robust fjellterreng er tilgang. Mange fjellregioner mangler asfalterte veier eller noen form for pålitelig transportinfrastruktur, noe som gjør det vanskelig å transportere materialer, utstyr og personell til stedet. I noen avsidesliggende områder kan den eneste tilgangen være gjennom smale grusveier, bratte stigninger eller til og med turstier.

For å overvinne dette, må det utvikles en detaljert tilgangsplan før prosjektet begynner. Dette kan innebære å konstruere midlertidige tilgangsveier, bruke terrengkjøretøyer eller bruke helikoptre for tung løft og materialtransport. I noen ekstreme tilfeller kan pakkedyr eller manuell arbeidskraft brukes til å bære utstyr til installasjonsstedet.

Når det er etablert tilgang, er det nødvendig med nøye planlegging for å transportere materialer og utstyr på en måte som minimerer miljøpåvirkningen. Helikoptre, for eksempel, kan brukes til å levere store materialer på en tur, noe som reduserer antall lastebiler eller kjøretøyer som kreves og minimerer forstyrrelsen i terrenget.

Nettstedsundersøkelse og terrenganalyse

Nettstedsundersøkelse i fjellrike områder er en annen betydelig utfordring på grunn av terrengets ofte ujevn og uforutsigbare natur. Tradisjonelle kartleggingsmetoder kan være ineffektive eller umulige i noen regioner, spesielt i bratte eller avsidesliggende områder. For å vurdere nettstedet nøyaktig, høyteknologiske verktøy som droner, LIDAR (lysdeteksjon og rekkevidde) og GPS-kartleggingssystemer blir i økende grad brukt til å lage 3D-modeller av terrenget.

Disse verktøyene hjelper til med å identifisere passende steder for fundamenter, bestemme skråningsvinkler og vurdere potensialet for jorderosjon eller skred. Droner kan også gi visuelle data i sanntid, slik at ingeniører kan evaluere terrengfunksjoner som bergformasjoner, vegetasjon og andre hindringer som kan påvirke installasjonsprosessen.

Når terrenget er blitt kartlagt nøyaktig, er neste trinn å analysere det for stabilitet. Jordtesting er viktig for å vurdere jordtypen og dens bærende kapasitet. Dette vil avgjøre om et mer robust fundamentsystem, for eksempel spiralformede hauger eller mikropiler, er påkrevd, eller om lettere bakkeskruer vil være tilstrekkelig. I noen tilfeller kan geologiske undersøkelser gjennomføres for å vurdere risikoen for skred eller jorderosjon, spesielt i bratte skråninger eller områder som er utsatt for kraftig nedbør.

Materiell transport og håndtering

I robuste fjellregioner er transport av materialer til installasjonsstedet ofte den mest tidkrevende og kostbare delen av prosjektet. Gitt mangelen på veiinfrastruktur, kan det være nødvendig å sende materialer til nærmeste tilgjengelige beliggenhet og deretter transportere dem med helikopter, terrengkjøretøyer eller manuelt arbeidskraft.

Helikopterløfting brukes ofte til større, tyngre materialer som PV -paneler, omformere og monteringsrammer. I slike tilfeller må riktig løfteutstyr, for eksempel slynger og riggingssystemer, brukes for å sikre sikkerheten til både materialer og personell som er involvert. Et helikopterheis kan være dyrt, men det er noen ganger det eneste levedyktige alternativet i eksterne eller høye høydesteder der lastebiler eller kraner ikke får tilgang til.

Når du transporterer materialer med kjøretøy, kan terrengkjøretøyer (ATV) eller sporede kjøretøyer brukes. Disse kjøretøyene er spesialdesignet for å håndtere bratte stigninger, robust terreng og ujevn grunn, slik at transport av utstyr kan vanskelig å nå. For mindre prosjekter kan manuell arbeidskraft bli pålagt å frakte materialer til installasjonsstedet, spesielt når tilgangen er begrenset eller terrenget er spesielt vanskelig.

Lokal arbeidsstyrke og dyktig arbeidskraft

I avsidesliggende fjellregioner kan tilgjengeligheten av en dyktig arbeidsstyrke være en betydelig utfordring. Mange fjellområder er tynt befolket, og lokal arbeidskraft har kanskje ikke den kompetansen som kreves for installasjon av PV -systemer. I disse tilfellene kan det være nødvendig å hente inn spesialisert arbeidskraft fra andre regioner eller land.

Dette krever nøye koordinering og planlegging, ettersom arbeidsstyrken må transporteres til stedet, ofte krever flere turer eller bruker helikoptre for mindre grupper. Byggeteamet bør også trenes i de spesifikke kravene til å installere PV -systemer i robust terreng, inkludert kunnskap om sikkerhetsprotokoller, jobbe med spesialisert utstyr og tilpasse seg utfordrende værforhold.

Å jobbe i avsidesliggende områder innebærer ofte å jobbe under tøffe værforhold, som ekstrem kulde, høy vind og plutselige stormer. Dette krever at installasjonsmannskapet er tilstrekkelig utstyrt med kaldt værutstyr og annet nødvendig utstyr for å sikre deres sikkerhet. Videre må sikkerhetsprotokoller følges strengt, da det å jobbe i høyden eller i utfordrende terreng kan utgjøre betydelige risikoer.

Miljø- og reguleringshensyn

Å installere PV -systemer i avsidesliggende fjellregioner krever nøye oppmerksomhet mot miljøpåvirkning og overholdelse av lokale forskrifter. I mange tilfeller er fjelløkosystemer følsomme og kan omfatte beskyttet dyreliv, skjør vegetasjon eller historiske landemerker. Det er viktig å foreta en vurdering av miljøpåvirkning (EIA) før du begynner på prosjektet for å identifisere potensielle problemer og dempe risiko.

Tillatelse er ofte en tidkrevende og kompleks prosess, som krever godkjenning fra lokale myndigheter, miljøbyråer og muligens urfolk eller lokalsamfunnsgrupper. Tillatelsesprosessen kan innebære å sende inn detaljerte planer, gjennomføre undersøkelser om nettsteder og sikre at prosjektet ikke vil forstyrre dyrelivet eller skade miljøet.

Langvarig vedlikehold og overvåking

Når PV -systemet er installert, er utfordringene langt fra over. I avsidesliggende fjellområder er regelmessig vedlikehold og overvåking viktig for å sikre at systemet fungerer effektivt. På grunn av isolering av mange fjellsteder, kan vedlikehold være vanskelig og kostbart. Derfor er det viktig å designe systemet med minimale vedlikeholdsbehov, ved bruk av holdbare materialer som tåler tøffe værforhold.

Fjernovervåkingssystemer brukes ofte for å spore ytelsen til PV -systemet i sanntid. Disse systemene kan varsle operatørene om spørsmål som funksjonsfeil i panelet, ledningsproblemer eller omformerfeil, noe som gir raskere inngrep. I tilfeller der fjernovervåking ikke er mulig, kan det være nødvendig med planlagte vedlikeholdsbesøk.

Rollen til strukturell design for å sikre stabiliteten og holdbarheten til Mountain PV -monteringssystemer

Den strukturelle utformingen av Mountain PV -montering Systemer spiller en avgjørende rolle i å sikre stabiliteten, holdbarheten og sikkerheten til installasjonen. I fjellregioner, der miljøforholdene ofte er ekstreme og terrenget er utfordrende, er det viktig å designe et system som tåler høy vind, kraftig snøfall og seismisk aktivitet, samtidig som det opprettholder langsiktig funksjonalitet til tross for de tøffe forholdene.

Strukturelle belastningshensyn

Et av de viktigste aspektene ved strukturell design er å gjøre rede for belastningene som PV -monteringssystemet vil bli utsatt for. Disse inkluderer:

*Døde belastninger: Vekten på selve monteringssystemet, inkludert skinn, parentes og maskinvare, samt vekten på solcellepanelene.

*Levende belastninger: Vekten av snø, is eller annet rusk som kan samle seg på systemet under uvær.

*Vindbelastninger: Kraften som utøves av vind på monteringsstrukturen, som kan være spesielt intens i fjellregioner.

*Seismiske belastninger: I regioner som er utsatt for jordskjelv, må seismisk aktivitet også vurderes i strukturell utforming av monteringssystemet.

Den strukturelle utformingen må sikre at monteringssystemet tåler disse belastningene uten svikt. Ingeniører bruker forskjellige standarder, for eksempel ASCE 7 eller Eurocode, for å beregne passende belastningsfaktorer og sikkerhetsmarginer. Materialer som galvanisert stål eller anodisert aluminium er ofte valgt for sin styrke og evne til å motstå disse kreftene.

Materialvalg for Mountain PV -monteringssystemer

Materialvalg er en annen nøkkelfaktor for å sikre holdbarheten til systemet. Materialene som brukes til monteringsstrukturen må kunne motstå de tøffe miljøforholdene som finnes i fjellregioner. Følgende materialer brukes ofte:

*Galvanisert stål: Stål er kjent for sin styrke, noe som gjør det ideelt for å støtte tunge belastninger. Imidlertid er det utsatt for korrosjon i fuktige eller våte miljøer, og det er grunnen til at galvanisering ofte brukes til å beskytte den. Hot-dip galvanisert stål er spesielt holdbart og tåler ekstreme værforhold.

*Aluminium: Aluminium er lett og motstandsdyktig mot korrosjon, noe som gjør det til et utmerket valg for fjellinstallasjoner der minimering av vekt er avgjørende. Det brukes ofte til skinnene og parentesene i monteringssystemet.

*Rustfritt stål: Rustfritt stål er svært motstandsdyktig mot korrosjon, noe som gjør det til et passende valg for områder med høye fuktighetsnivåer, for eksempel kyst- eller høydelegioner.

*Komposittmaterialer: I noen tilfeller kan sammensatte materialer brukes til monteringssystemer, spesielt når vektreduksjon er en prioritet. Disse materialene kombinerer styrke med lav vekt og motstand mot miljøfaktorer.

Å velge riktig materiale avhenger av en rekke faktorer, inkludert lokasjonens klima, jordforhold og forventede belastningskrav. Ingeniører må også vurdere materialets evne til å motstå UV -nedbrytning, da langvarig eksponering for sollys kan svekke noen materialer over tid.

Geotekniske hensyn

Jordsammensetningen og stabiliteten til installasjonsstedet spiller en betydelig rolle i strukturell design. Fjellområder har ofte steinete terreng, ustabil jord eller løs grus, som alle kan gjøre det vanskelig å sikre grunnlaget for monteringssystemet. De geotekniske egenskapene til jorda må analyseres nøye for å bestemme hvilken type fundament som vil gi den beste stabiliteten.

I områder med løs jord kan spiralformede hauger eller bakkeskruer brukes til å forankre monteringsstrukturen sikkert. I steinete terreng kan mikropiler eller borede betongfundamenter være nødvendig for å sikre riktig forankring. Ingeniører må også ta hensyn til risikoen for erosjon, spesielt i bakker, og designe systemet for å minimere jordbevegelsen og opprettholde strukturell stabilitet.

Dynamisk belastning og vibrasjonsmotstand

Fjellregioner blir ofte utsatt for seismisk aktivitet, som kan introdusere dynamiske belastninger og vibrasjoner for monteringssystemet. I slike områder må strukturell utforming gjøre rede for muligheten for jordskjelv, noe som kan føre til at systemet rister eller skifter.

For å dempe dette, kan monteringssystemer være designet med ytterligere dempende elementer eller fleksible skjøter som kan absorbere energien som genereres av seismiske hendelser. Ved å innlemme disse designfunksjonene, tåler systemet dynamiske belastninger og vibrasjoner uten at det går ut over dets integritet.
