Balkong kan også generere strøm: Balkong PV Monteringssystem lyser opp hver eneste vegg i byen

Nye muligheter for urbane balkonger

I stål- og betongskogen i moderne byer blir balkonger ofte sett på som et av få «pustehull». I byer med høye bygninger og trange landressurser er folk ivrige etter mer naturlige og grønne områder. Men samtidig akkumuleres energiforbruket og miljøpresset også i byene. Hvordan søke et gjennombrudd innen ren energi på et begrenset sted er i ferd med å bli et viktig tema for en bærekraftig urban utvikling.

I de senere årene, med den globale energitransformasjonen og forslaget om "karbontopp og karbonnøytralitet"-mål, har solcellekraftproduksjon, som en av de mest lovende formene for ren energi, gradvis trenge inn fra fjerntliggende solcellekraftverk og store landlige tak til kjerneområdene i byene. Balkonger, som et ytre rom som eies av nesten alle husholdninger, begynner å bli revurdert - det er ikke lenger bare et hjørne for å tørke klær og plante grønne planter, men mer sannsynlig å bli en liten, fleksibel og effektiv "mikrokraftstasjon".

Hvorfor har den urbane balkongen blitt en ny front for solcelleanlegg? På den ene siden står tradisjonell solcelle på taket overfor mange begrensninger i høyhus i byer, noe som gjør det vanskelig for de fleste urbane innbyggere å nyte fordelene med solceller. Som et rom som hver husstand selv kan kontrollere, har balkongen god tilgjengelighet og fleksibilitet, og har naturlig "energiautonomi". På den annen side har fasaderommet på urbane balkonger vært forsømt i lang tid. Faktisk mottar de mye lateralt sollys. Hvis de kan brukes rimelig, har de et stort potensial.

Det er i denne sammenheng en ny solcelleløsning, den Balkong PV Monteringssystem , ble til. Denne typen system er basert på lette og høyfaste materialer. Gjennom den stabile forbindelsen med balkongrekkverket og veggen kan solcellekomponentene installeres stabilt på balkongen eller til og med på fasaden. Enda viktigere er at denne typen system tar i bruk modulær design og justerbare vinkelbraketter, som ikke bare tilpasser seg en rekke bygningsstrukturer, men også dynamisk optimaliserer kraftgenereringsvinkelen i henhold til solskinnsforholdene, noe som i stor grad forbedrer lysenergiutnyttelseseffektiviteten til balkongplassen.

Det som er mer bemerkelsesverdig er at fremveksten av solcelleanlegget på balkongen ikke bare er en teknologisk innovasjon, men det endrer også stille forholdet mellom urbane innbyggere og energi. Tidligere var urbane familier bare energiforbrukere. Nå kan de bli «mikrogeneratorer» gjennom solcelleanlegg på balkonger og delta i distribuerte energinettverk. Denne rolleendringen bidrar ikke bare til å redusere strømkostnadene, men øker også enkeltpersoners bevissthet og deltakelse i energiautonomi.

Hva er PV-montering på balkong?

I det tradisjonelle inntrykket er solcelleanlegg for det meste installert på landlige tak, på toppen av store fabrikker i industriparker, eller på store åpne områder i solkraftverk. Disse scenene har generelt åpne rom og gode lysforhold, som egner seg for storskala solcellemodullegging. Men med utviklingen av teknologi og økningen i urban energietterspørsel, kommer en fremvoksende form som er nærmere livene til urbane innbyggere - **Balcony PV System** stille inn i vårt synsfelt.

Hva er et solcelleanlegg på balkongen?

Balkong PV-montering, som navnet antyder, er et distribuert energisystem som miniatyriserer og modulariserer det solcelleanlegget og installerer det på balkongen eller fasadeveggen til beboerne. Den består av solcellemoduler, lettvektsbraketter, vekselrettere, kabler og sikkerhetsutstyr, og noen systemer integrerer også energilagringsbatterier. Systemet absorberer sollys, konverterer det til likestrøm og konverterer det deretter til vekselstrøm som kan brukes av hjemmet gjennom omformeren, og gir beboerne daglige strømbehov som belysning, husholdningsapparater og lading.

Den viktigste funksjonen er at den er liten og utsøkt, fleksibel og enkel å bruke. I motsetning til tradisjonell storskala fotovoltaisk kraftproduksjonsutstyr, er solcelleanlegget basert på konseptet "hver husholdning som en enhet" og "hver vegg kan brukes", som spesifikt løser problemet med at urbane boliger ikke kan installere solcelleanlegg i stor skala, slik at urbane familier også kan bygge "minikraftverk" selvstendig.

Forskjeller fra tradisjonelle solcelleanlegg på taket

Selv om PV-montering på balkongen og solcelleanlegg på taket i hovedsak begge er solenergiproduksjon, er det åpenbare forskjeller mellom de to i faktiske applikasjoner, som hovedsakelig gjenspeiles i følgende aspekter:

1. Installasjonsplass og scenetilpasning

Solceller på taket: hovedsakelig for villaer, landlige boliger eller lave kommersielle bygninger, med åpen, uhindret takplass. Utmerkede lysforhold, egnet for installasjon av flere komponenter, for å oppnå maksimal kraftproduksjon.

Balkong PV-montering: vendt mot innbyggerne i høyhus i byen, balkongplassen er begrenset og strukturen er mangfoldig, noe som ikke er egnet for legging av store solcellepaneler. Derfor tar solceller på balkong mer hensyn til fin plassutnyttelse, som montering på rekkverk, yttervegger eller vindusfester, og kan til og med monteres vertikalt på sideveggen.

2.Brukere og beslutningsmetoder

Fotovoltaikk på taket: involverer vanligvis takeiendomsrettighetene til hele bygningen, og trenger å koordinere eierens utvalg eller eiendomsenhet for enhetlig utplassering. Prosessen er relativt komplisert, og involverer kollektiv beslutningstaking, budsjettgodkjenning og andre spørsmål.

Balkong PV-montering: installert på den individuelle balkongen, kan eieren ta selvstendige beslutninger uten kompleks koordinering. Den er spesielt vennlig for individuelle brukere som bor i leiligheter og utleiehus, og har ekstremt høy kampanjefleksibilitet og brukervennlighet.

3. Installasjonsvansker og konstruksjonsmetode

Solcelle på taket: krever et profesjonelt byggeteam for å utføre konstruksjonsundersøkelser, takboring, systemkabling, brakettfeste osv. Byggeperioden er lang og har visse forstyrrelser i husstrukturen.

Balkong PV-montering: Brakettsystemet vedtar en stansefri design eller en justerbar snap-on struktur, som er festet til balkongens rekkverk eller vegg med bolter, klemmer osv. Konstruksjonen er enkel, og til og med noen produkter støtter "DIY installasjon". Det tar bare en halv dag å fullføre, noe som er egnet for nybegynnere og enkeltpersoner å implementere raskt.

4.Estetikk og arkitektonisk integrasjon

Solcelle på taket: Fordi den er installert på taket, er den ikke lett å finne og påvirker vanligvis ikke bygningens utseende. Men det er vanskelig å implementere i bysamfunn.

Balkong PV-montering: På grunn av sin plassering nær boarealet, må systemet ta hensyn til både visuell skjønnhet og arkitektonisk stilintegrasjon. Den nåværende nye balkong-PV-monteringen tar generelt i bruk ultratynne komponenter og skjulte ledningsløsninger for å oppnå solcellefunksjoner uten å påvirke balkongens gjennomsiktighet og estetikk.

5. Kraftproduksjonsmål og applikasjonsscenarier

Solceller på taket: Forsøker vanligvis **høy kraft og maksimal kraftproduksjon**, koble til nettet for å selge strøm eller samarbeide med energilagringssystemer, egnet for full elektrifisering og selvforsynt energisystemer for familier.

Balkong PV-montering: Forfølge **lavterskelstart** og "bruk til å fremme produksjon", gi familier daglige strømtilskudd (som belysning, riskokere, mobiltelefonlading, rutere, etc.), og kan også kobles til nettet for kraftproduksjon, men det er mer tilbøyelig til de "små målene" om å spare energi og reduksjon i distribuert energi.

balkong PV-montering: Et skritt mot demokratisering av urban energi

Fremveksten av balkong PV-montering er ikke bare en innovasjon på produktnivå, men representerer også en "demokratisering" av energianskaffelsesmetoder. Det senker terskelen for deltakelse og lar vanlige familier dra nytte av ren energi. Denne "distribuerte, individualiserte, scenariobaserte" energiløsningen undergraver i det stille den tradisjonelle energiforsynings- og etterspørselsstrukturen.

Ettersom teknologien fortsetter å modnes, forbedres komponenteffektiviteten, inverterintelligensen og sikkerhetsytelsen til PV-montering på balkong raskt. Fra den enkle "en balkong og to paneler" til en ny generasjon produktsystemer med intelligent drift og vedlikehold, fjernovervåking og energilagringssynergi, beveger PV-montering seg mot en smartere, tryggere og mer inkluderende fremtid.

Kjernedesign av det nye brakettsystemet

For å gjøre den urbane balkongen virkelig til en "grense" for ren energi, trengs ikke bare effektive solcellemoduler, men også en fleksibel, stabil, lett og sikker installasjonsplattform må stole på - dette er verdien av PV-montering på balkongen. I motsetning til tradisjonelle solcellebraketter som hovedsakelig er for store og store bærende konstruksjoner på tak og grunn, vender PV-montering til balkong mot et smalt, komplekst og foranderlig urbant balkongmiljø, så det er en vesentlig forskjell i designkonsept og ingeniørimplementering.

Modulær struktur: fleksibel skjøting for å tilpasses ulike balkonger

Modulær design er et nøkkelkonsept for å forbedre installasjonseffektiviteten og tilpasningsevnen i moderne konstruksjon. Den modulære strukturen tatt i bruk av balkong PV-montering betyr at hele systemet kan monteres, utvides eller reduseres i henhold til størrelsen, formen og installasjonskravene til forskjellige balkonger som "byggeklosser".

Dette gir ikke bare ekstremt høy tilpasningsfleksibilitet, men gjør også standardisert produksjon av produkter mulig, noe som i stor grad reduserer produksjons- og transportkostnadene. Samtidig er modulære komponenter vanligvis utstyrt med forhåndsinnstilte grensesnitt og hurtiginstallerte kontakter. Selv ikke-profesjonelle kan fullføre montering og feilsøking på kort tid med enkle verktøy, noe som i stor grad forenkler installasjonsprosessen.

I tillegg ligger fordelen med modularitet i gjenbrukbarheten og avtakbar mobilitet. For leietakere eller korttidsbeboere er balkong-PV ikke lenger en "fast investering", men et sett med grønne eiendeler som kan tas bort og gjenbrukes. Etter flytting skal den bare settes sammen igjen i henhold til strukturen på den nye balkongen og den kan tas i bruk igjen.

Lettvektsmateriale: balanse mellom høy styrke og bysikkerhet

Siden balkongplassen ligger nært bomiljøet og den strukturelle bæreevnen er begrenset, må balkongens PV-montering være både lett og sterk, uten å øke belastningen på balkongen samtidig som sikkerheten ivaretas. Av denne grunn bruker de nåværende mainstream-produktene for det meste høyfast aluminiumslegering eller rustsikkert varmgalvanisert stål som hovedmateriale.

Fordelene med aluminiumslegeringsbraketter inkluderer:

*Lett vekt: Tettheten er bare en tredjedel av stålets, noe som i stor grad reduserer balkongbelastningen;

* Sterk korrosjonsbestandighet: Egnet for fuktige og regnfulle ytre miljøer;

* Kontrollerbar styrke: Forbedre den strukturelle styrken gjennom profildesign for å sikre langsiktig stabilitet;

* Vakkert utseende: Overflaten er glatt etter anodiseringsbehandling, som er mer koordinert med den moderne balkongstilen.

Fordelene med rustsikre stålbraketter er:

* Ekstremt høy strukturell stabilitet: egnet for å motstå høye vindbelastninger;

* Lang levetid: det galvaniserte laget kan effektivt forhindre rust og oksidasjon;

* Kontrollerbare kostnader: egnet for brukere med høye økonomiske krav.

De to materialene kan velges fleksibelt etter brukerbehov, klimamiljø og budsjett. Noen avanserte systemer bruker til og med karbonfiberkomposittmaterialer for ytterligere å forbedre styrke og estetikk, og fremme balkong PV-montering for å være lettere, sterkere og mer miljøvennlig.

Multiscenariotilpasning: tilpasse seg ulike balkong- og veggmiljøer

Balkongformene til urbane bolighus varierer sterkt. De kan være halvlukkede, med glassinnhegninger, eller med utkragede rekkverk eller innebygde plattformer. Derfor er en av kjerneutfordringene med balkong PV-montering å oppnå høy tilpasningsevne til ulike scenarier.

For å takle disse komplekse installasjonskravene har avanserte balkongbrakettsystemer vanligvis følgende designfunksjoner:

1.Flere festemetoder er valgfrie

Den kan trygt kobles til strukturer som balkongrekkverk, vegger, gulv og blomsterbedkanter gjennom bolter, klemmer, U-formede klips, justerbare føtter osv. Noen systemer støtter stansefri design, som er spesielt egnet for scenarier der endringer i bygningsstrukturen ikke er tillatt, for eksempel utleieboliger eller avanserte næringsboliger.

2.Tilpass til forskjellige vinkler og retninger

Braketten kan justere vippevinkelen og rotasjonsretningen for å matche balkonger med forskjellige orienteringer i sørøst, nordvest og nordøst for å forbedre lysutnyttelsen. Noen systemer har innebygde finjusterende ledd eller girlåsestrukturer, og brukere kan finjustere vinkelen på komponentene i henhold til sesongmessig sollys for å optimalisere kraftgenereringseffektiviteten ytterligere.

3.Kompatibel med vertikal og skrå installasjon

Ikke bare kan den installeres horisontalt på balkongrekkverket, men den støtter også flere monteringsmetoder som vertikal veggfeste og skråvindusoppheng, og kan til og med gjøres om til en "ekstern mikrokraftstasjon" for å aktivere balkongen og fasadeplassen fullt ut.

4.Co-designet med ultratynne solcellemoduler

Mange balkong-PV-fester på markedet er for tiden designet for ultratynne og lette moduler, som er enda tynnere enn vanlige glassvinduer og lettere i vekt, noe som sikrer at det ikke er noen følelse av undertrykkelse på balkongen. Samtidig har disse modulene sterkere lystransmittans og er mer egnet for å opprettholde balkongventilasjon og belysningsbehov.

Hver vegg kan generere strøm: fleksible installasjonsscenarier

Når vi snakker om solcellekraftproduksjon, er den første reaksjonen ofte "tak" - pent arrangerte solcellepaneler som skinner i solen. Men i byer der hver tomme land er verdifull, er det tradisjonelle "kraftproduksjonstaket" ikke lett å få tak i. Høyhus, tette samfunn og bygninger med komplekse eiendomsrettigheter gjør ofte taket solcelleanlegg skremmende.

Fremveksten av balkong PV bryter denne plassbegrensningen. Gjennom nye brakettsystemer og ultralette komponenter kan nesten hver eneste vegg, hver balkong, og til og med kantplassen utenfor vinduet bli et "nytt sted" for kraftproduksjon. Dette er en dekonstruktiv innovasjon av det urbane energisystemet - å snu vertikalt rom fra "ignorert" til "aktivert".

Kraftproduksjon kan oppnås i forskjellige retninger: Ikke la solen kaste bort en vegg

Tradisjonelle solcelleanlegg brukes ofte bare i sørlig retning for å oppnå maksimal utnyttelse av sollys. Men for balkong PV handler det ikke bare om å maksimere kraftproduksjonen, men også å maksimere tilgjengelig plass og fleksibilitet. Det nye brakettsystemet og komponentdesignet lar jevne vegger som vender mot nord, øst og vest ha en viss kraftproduksjonsverdi.

Dette skyldes tre tekniske faktorer:

1. Justerbar vinkeldesign

Det moderne brakettsystemet støtter rotasjon og tilting av solcellemoduler innenfor et visst vinkelområde, for eksempel justering fra den vertikale veggen til en 30-graders helning, for bedre å motta skrått lys og kompensere for lysulempen ved ikke-sørvendte balkonger.

2.Høyeffektive monokrystallinske PERC- eller N-type moduler

Den nye generasjonen høyeffektive solcellemoduler kan fortsatt opprettholde en høy konverteringsrate i miljøer med svakt lys og spredt lys. Selv om solen er skjev mot øst om morgenen og skjev mot vest om ettermiddagen, kan det akkumuleres betydelig kraftproduksjon i løpet av dagen.

3.Intelligent inverter og mikro-inverter system

Den intelligente omformeren kan automatisk justere utgangseffekten i henhold til lysforholdene til hver komponent. Selv om bare et enkelt solcellepanel er opplyst, vil ikke kraftproduksjonen "dras ned" av andre komponenter. Dette er betydningen av "mikro-inverter"-systemet. Det gjør at kraftproduksjonsplanen med ett stykke på østveggen og ett stykke på vestveggen også har praktiske fordeler.

Balkong - fra et fritidshjørne til en "mikrokraftstasjon"

Balkongen er et av få rom i urbane boliger som kan kontakte omverdenen direkte. Tidligere var det et sted for å tørke klær, drikke te og dyrke blomster, men nå er balkongen i ferd med å bli den mest passende "strategiske utposten" for utplassering av solceller.

Installasjonssteder på flere nivåer:

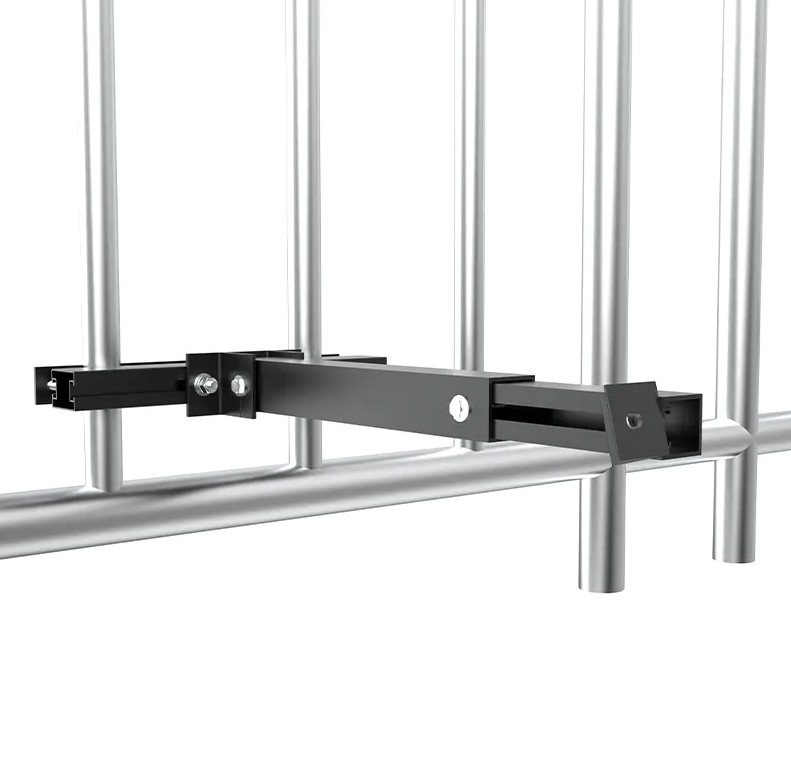

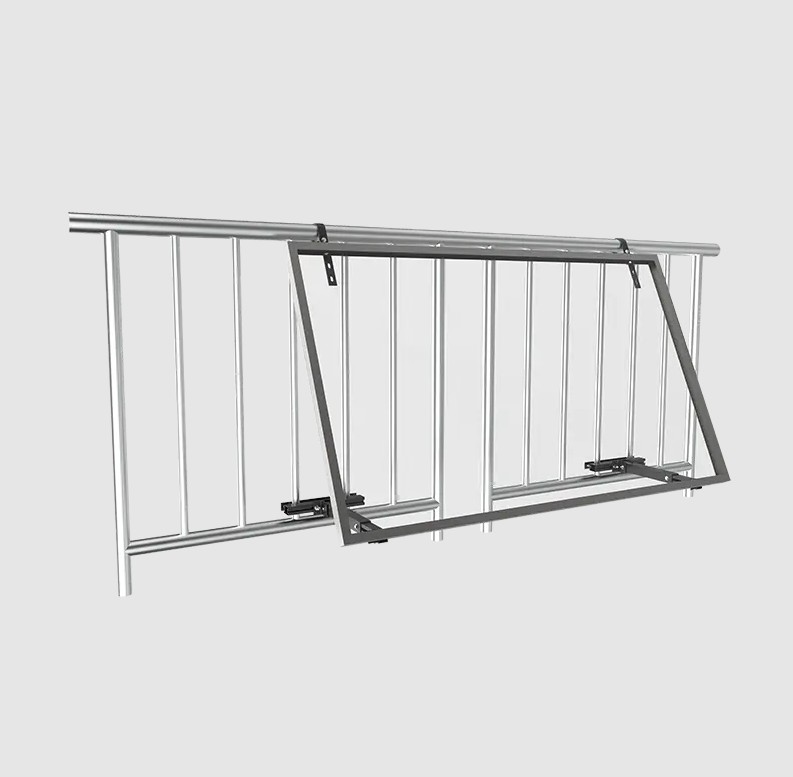

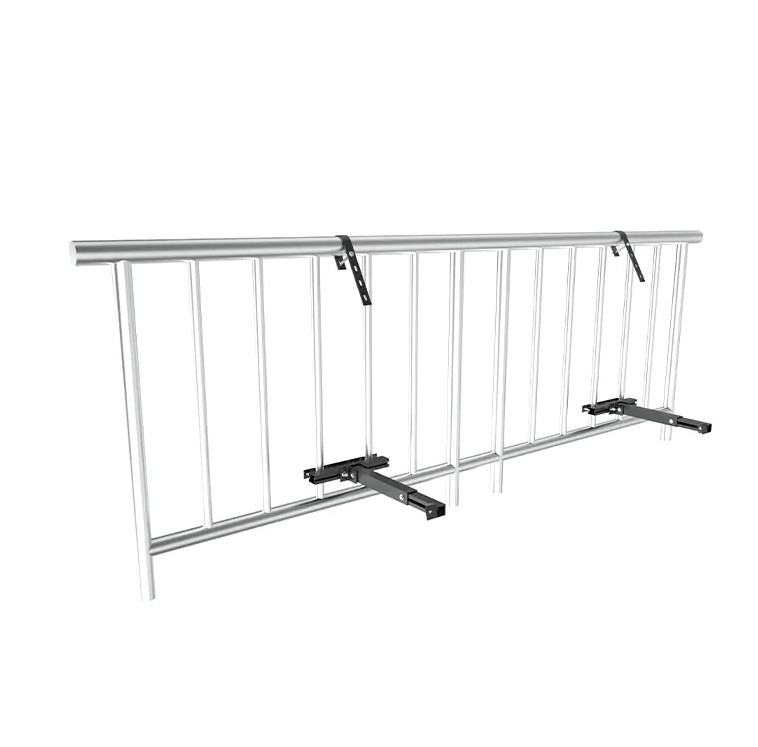

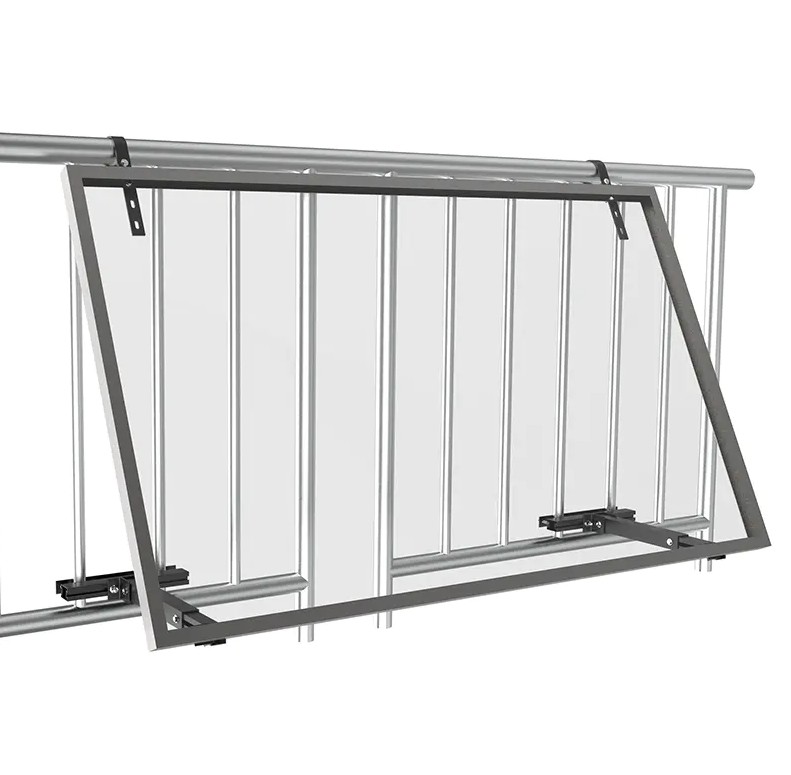

*Rekkverk til balkong: horisontale braketter kan henges for å installere 1-2 moduler uten å påvirke synsfeltet;

* Øvre kant av balkongen: bruk L-formede eller skrånende braketter for å brette ut modulene utover i en viss vinkel;

* Balkongsidevegg: spesielt egnet for vertikalt anordnede lettvektsmoduler for å danne en "fotovoltaisk gardinvegg";

* Blomsterbed eller klimaanleggposisjon: omgjort til et fotinstallasjonsfundament for å utnytte den blinde flekk av plass;

Spesielt på den sørvendte balkongen kan modulene ikke bare generere elektrisitet, men også spille rollen som solskjerming, varmeisolering og forbedre privatlivet til balkongen, drepe to fluer i en smekk, og virkelig gjøre balkongen fra en "utsiktsplattform" til en "funksjonell plattform".

Kant utenfor vinduet: liten plass har også store bruksområder

Mange beboere har kanskje ikke balkong, men kun vindu. Men dette betyr ikke at de ikke kan delta i trenden med balkong PV. En type liten hengeanordning designet for "kantplass utenfor vinduet" har dukket opp i den nye generasjonen brakettsystemer. Hovedfunksjonene inkluderer:

*Ingen behov for å slå hull, ingen skade på strukturen, festet til vinduskanten eller bunnkanten gjennom justerbare kroker;

* Ultratynn komponentdesign, tykkelsen er bare mindre enn halvparten av de tradisjonelle komponentene, noe som sikrer sikkerhet;

* Sammenleggbar eller lagringsbar design, egnet for midlertidig bruk eller fleksibel utplassering av leietakere;

Denne enheten er egnet for brukere som studenthybler, gamle lokalsamfunn og korttidsleieboliger. Selv om det kun er en 0,5 kvadratmeter installasjonsplass, kan den «sette inn et solcelleblad».

Utvendig fasade solceller: Bygningshud kan også generere strøm

Med utviklingen av konseptet med å bygge fotovoltaisk integrasjon, begynner flere og flere urbane bygninger å utforske måter å gjøre ytterveggen direkte om til en energiproduksjonsplattform. Innenfor balkong PV blir denne ideen fremmet til den sivile slutten på en liten skala og rimelig måte.

Designhøydepunkter for kombinasjonen av brakett og yttervegg:

* Vertikal monteringsbrakett: Fest solcellemodulen til ytterveggen som et maleri, som kan generere elektrisitet og er dekorativt;

* Gardinvegg integrert brakett: Integrert design med glass eller metall yttervegg for å oppnå usynlig kraftproduksjon;

* Kombinasjon av dobbel glassmodul: Den har gjennomskinnelige egenskaper, blokkerer ikke lys og har vakker effekt;

Markedsføringen av denne typen system forbedrer ikke bare funksjonaliteten til bygningen, men forbedrer også det "grønne bildet" av urbane bygninger. Det kan forutses at fasadene til høyhusleiligheter, kontorbygg og gamle boligområder i fremtiden kan bli en del av kraftproduksjonsmediet.

Verdiforlengelse av fleksible applikasjonsscenarier

Hver vegg kan generere elektrisitet, noe som betyr at vi beveger oss fra "sentralisert energi" til epoken med "distribuert energi". Balkong PV er broen til denne transformasjonsprosessen:

* For individuelle husholdninger: det betyr lavere strømregninger og større uavhengighet;

* For gamle boligområder: det betyr oppgradering til grønne samfunn uten å renovere takene;

* For generell energistyring i byer: det betyr gradvis forbedring av distribuerte kontrollerbare strømforsyningsnettverk, som bidrar til å redusere nettbelastningen og forbedre topp-dalens reguleringsevner;

Dette er ikke bare en rekonstruksjon av energistrukturen, men også en innovasjon i beboernes livsstil.

Hemmeligheten til å forbedre kraftproduksjonseffektiviteten: vinkeljusterbar design

Vi vet alle at vinkelen på sollys direkte bestemmer kraftgenereringseffektiviteten til solcellemoduler. Skal du «sole» mer strøm, må du lage solcellepanelene så vinkelrett på sollysretningen som mulig. For tradisjonelle solceller på taket oppnås dette vanligvis ved en engangsvinkelinnstilling under installasjonen, men i et mikrorom som en balkong er ikke alltid en fast vinkel det beste valget.

Derfor har den vinkeljusterbare designen blitt en nøkkelinnovasjon i balkong PV monteringssystem . Det lar ikke bare brukere justere tiltvinkelen til modulen i henhold til årstiden eller orienteringen, men kan også fange sollys i maksimal grad i det komplekse miljøet til urbane bygninger på den mest fleksible måten, og dermed forbedre kraftgenereringseffektiviteten betydelig.

Hvorfor er vinkelen så viktig?

Solen endrer «høyde» gjennom året og beveger seg utover dagen. Sollysvinkelen er moderat om våren og høsten, høy om sommeren og lav om vinteren. I et solcelleanlegg med fast vinkel, hvis tiltvinkelen avviker for mye fra solstrålingsvinkelen, vil det føre til en reduksjon i effektivt lys og en reduksjon i kraftproduksjonseffektivitet.

Data viser at for hver 10 graders avvik fra den optimale vinkelen, reduseres kraftgenereringseffektiviteten med omtrent 3%\~5% i gjennomsnitt; hvis den optimale vinkelen kan opprettholdes gjennom året, kan den totale kraftproduksjonen økes med **10%\~25%**, som er en svært betydelig gevinst for mikrobalkongsystemet.

Struktur og prinsipp for vinkeljusterbar brakett

Den vinkeljusterbare braketten bruker en spesifikk mekanisk struktur for å gjøre det mulig for komponenten å rotere eller vippe fleksibelt innenfor et visst område.

Vanlige design inkluderer:

1.Girlåst brakett

Tiltvinkelen kan finjusteres i enheter på 10° ved å justere dreiepunktet med en skala av girtype. Etter justering er strukturen stabil og har god vindmotstand.

2.Multi-hull pin brakett

Braketten har flere hull, og brukere kan sette inn pinner for å fikse den i tilsvarende vinkel etter behov. Fordelene er enkelhet og lave kostnader.

3.Slide rail vinkel justering struktur

Kombinasjonen av glidende styreskinner og spiraljusteringsstenger kan oppnå kontinuerlig vinkeljustering, som er egnet for avanserte applikasjoner som er følsomme for lys.

4. Automatisk lyssporingsmikrosystem (et lite antall avanserte modeller)

Bruk lyssensorer for å justere vinkelen i sanntid, på samme måte som "solsikker", men kostnadene er høye og har ennå ikke blitt mye promotert i hjemmebalkongscener.

Disse designene tar hensyn til plassbegrensningene til balkongen. På grunnlag av å sikre den lette strukturen og enkel betjening, maksimeres bekvemmeligheten av brukerjustering og stabiliteten til systemet.

Hvordan justere vinkelen etter sesongen?

En enkel tommelfingerregel er:

Den beste tiltvinkelen ≈ lokal breddegrad ± sesongmessig korreksjonsvinkel

For sydvendte balkonger er denne justeringen svært effektiv; for øst- eller vestvendte balkonger kan vinkel og retning justeres for å optimalisere lysmottaksvinkelen om morgenen eller ettermiddagen.

Selv om den justeres bare 2\~3 ganger i året, kan den gi en årlig gjennomsnittlig kraftproduksjonsøkning på mer enn 10 %, spesielt i nord eller områder med åpenbare endringer i lys, er denne fordelen mer betydelig.

Hvordan fungerer vanlige brukere?

Mange bekymrer seg: Jeg er ikke elektriker, kan jeg betjene disse brakettene? Faktisk har moderne PV-monteringssystemer for balkong designet vinkeljusteringsmekanismen for å være ekstremt enkel, og vanlige brukere kan gjøre det selv:

Vinkeljusteringen krever kun en skiftenøkkel eller sekskantverktøy, og operasjonstiden er innen 10 minutter;

Håndboken er utstyrt med en vinkelguide, selv med en skala og et anbefalt sesongbasert vinkeldiagram;

Noen virksomheter tilbyr "sesongbaserte vinkeljusteringstjenestepakker", der profesjonelle teknikere besøker to til tre ganger i året for regelmessig å optimalisere tiltvinkelen for brukerne. Dette er en gjennomtenkt tjenesteutvidelse for eldre eller beboere som ikke er praktisk å gjøre det.

Den praktiske betydningen av urbane "lette jagere"

I urbane balkong-PV-systemer er arealet til hver komponent begrenset, så det er enda viktigere å presse ut maksimal kraftproduksjonseffektivitet på "enhetsarealet". Den vinkeljusterbare designen gir bare muligheten for denne finjusteringen.

*For enkeltpersoner: det betyr høyere avkastning og kortere tilbakebetalingsperioder;

* For systemet: det betyr generell stabilitet og effektivitet;

* For det urbane energinettverket: forbedringen av kraftproduksjonskapasiteten til hver mikrostasjon er en sterkere kobling i det distribuerte energisystemet;

Med andre ord er vinkeljustering ikke bare en teknisk detalj, men også en manifestasjon av urban lean energy management.

Ingen bekymringer for høyhus i byer: vindtett og fallsikringsdesign

I byer med høye bygninger er mange innbyggere ivrige etter å prøve balkong PV, men blir ofte stoppet av et praktisk problem: høye vinder er sterke, vil solcellepanelene bli blåst av? Er det trygt?

Dette er en svært rimelig bekymring. Jo høyere gulv, jo større vindhastighet, og jo større vindeksponert areal på bygningsfasaden. Når det ikke er godt festet, vil ikke bare selve utstyret bli skadet, men det kan også forårsake alvorlige sikkerhetsulykker. Spesielt i vindfulle områder eller områder med hyppige tyfoner, har den vindtette og anti-fall-egenskapene til balkongens solcelleanlegg blitt de viktigste hensynene.

Heldigvis, med utviklingen av teknologi og forbedring av standarder, har det nye PV-monteringssystemet for balkong lenge integrert "sikkerhet" i sitt design-DNA, og gjennom en rekke strukturelle detaljer og materialoptimalisering sikrer det at det kan være like stabilt som et fjell selv i høyhusmiljøet i byen.

Hvor stort er vindtrykket i stor høyde?

La oss først se på en data: Under normale værforhold kan vindhastigheten på etasjer over 10 være 30%~50% høyere enn bakken; i sterk vind kan det øyeblikkelige vindtrykket på bygninger over 20 etasjer nå 400~800 Pa eller enda høyere. Dette tilsvarer en kontinuerlig strekkkraft på 40\~80 kg per kvadratmeter. Hvis konstruksjonen er ustabil, er det fare for å falle av.

Derfor, når du designer et solcelleanlegg på balkongen, er det nødvendig å ta utgangspunkt i de tre aspektene av materialer, struktur og tilkoblingsmetode for å sikre at det har evnen til å motstå vindtrykk og fallrisiko i lang tid.

Vindlåssystem: gjør braketten "stram og ikke løs"

I moderne balkong PV monteringssystem s, er vindlåsstrukturen (Wind-lock Bracket) generelt introdusert. Det er en multippel klemme- og klemmemekanisme for å sikre at komponentene ikke rister, løfter eller sklir under påvirkning av vind.

Vanlige design inkluderer:

*Dobbeltlags trykklistlåsing: De øvre og nedre delene av komponentrammen er festet med trykklister, som ikke bare trykker på panelet, men også forbedrer stabiliteten til den generelle rammen;

* Mekanisk tannbitespenne: Brakettens hovedbjelke og installasjonsarmen er koblet sammen gjennom "bitestrukturen", og låsen presses tettere og tettere under sterke vindforhold;

* Anti-løsende mutterfjærskivekombinasjon: Bruk festemidler med støtsikker ytelse, som ikke er lett å løsne selv med langvarig vibrasjon;

* Usynlig hengselstruktur: Noen justerbare vinkelbraketter er innebygd med hengsler gjennom den roterende akselen, og det er satt en bajonett som er lett å justere og sikrer festestyrken.

Designkonseptet til disse strukturene ligner det til flyvingedeler eller brokoblinger, og sikrer at det ikke løsner eller brekker ved spenningskonsentrasjonspunktet, og motstår dermed effektivt det kontinuerlige trykket og plutselige støt forårsaket av sterk vind.

Anti-fall enhet: flere garantier, ingen skjulte farer

I tillegg til vindbeskyttelse er det også nødvendig å hindre "fall". Spesielt i høyhus, når solcelleutstyret som er installert på balkongen faller, vil konsekvensene være katastrofale. Derfor har moderne systemer generelt en sekundær beskyttelsesmekanisme for anti-fall.

Kjernekomponenter inkluderer:

* Antifallkabel i rustfritt stål: Hvert solcellepanel eller brakett kobles til balkongkroppen gjennom en kabel i rustfritt stål. Selv om hovedfestet ved et uhell løsnes, kan det også spille rollen som et "sikkerhetstau" for å forhindre fall.

* Selvlåsende kroksystem: I likhet med krokstrukturen som brukes av arbeidere i høyden, låses den automatisk på balkongens rekkverk eller veggkonstruksjon når komponenten er installert. Når lasten endres, låses den automatisk for å øke overflødig sikkerhet.

* Grenseboltdesign: En grenseanordning settes på slutten av installasjonen for å forhindre den generelle glidningen selv om posisjonen er forskjøvet på grunn av strukturell aldring eller jordskjelv.

Denne "hovedstrukturen anti-fall system" doble forsikringsmekanismen er nær sikkerhetskonseptet til klatretausystemet til en viss grad. Selv om det verste skjer, vil det ikke falle ut av kontroll.

Lett materiale er også nøkkelen til sikkerhet

Ikke tro feilaktig at "tungt er trygt". I høyhusbruksscenarier er lette og høystyrkematerialer et mer fornuftig valg. For tiden bruker den vanlige balkong-PV-monteringen for det meste følgende materialer:

* Høystyrke aluminiumslegering (som 6063-T5): lav tetthet, høy styrke, god rustmotstand, egnet for langvarig eksponering for utendørs miljø;

* Varmgalvanisert karbonstål: etter spesiell anti-korrosjonsbehandling har det både vekt- og styrkefordeler og er mye brukt i den bærende hovedrammen;

* Festemidler i rustfritt stål: ekstremt sterk anti-korrosjonsevne, nøkkeldeler er ikke lett å ruste og strippe;

Gjennom kombinasjonen av materialvalg og strukturell optimalisering kan balkongens solcelleanlegg opprettholde styrken samtidig som man unngår unødvendige tilleggsbelastninger på bygget, som er en balanse mellom sikkerhet og praktisk.

Både estetikk og praktisk: sterk arkitektonisk integrasjon

Når solcelleanlegg kommer inn i livet til urbane beboere, i tillegg til kraftproduksjonseffektivitet og installasjonssikkerhet, er en annen "snublestein" som ikke kan ignoreres utseendeproblemet.

I moderne cities where every inch of land is valuable and aesthetics are diverse, people are no longer satisfied with the extensive installation of "just works". Balconies are not only places to dry clothes and plant flowers and plants, but also windows for people facing nature in urban life. A photovoltaic system that destroys the facade of a building and blocks light may be regarded as a "burden" by residents even if it generates electricity efficiently.

Fra "industristil" til "arkitektonisk språk"

Tidlige solcellebrakettsystemer stammer ofte fra industrielle scener, forfølger styrke og funksjon, men ignorerer den visuelle opplevelsen av boligmiljøet. Den tykke stålrammen, rotete ledninger og utsatte komponenter er ikke bare skjemmende, men fører også ofte til eiendomsforhindringer eller nabolagstvister.

For å løse dette problemet introduserer moderne fotovoltaiske brakettersystemer for balkong gradvis "arkitektonisk språk":

* Enkle linjer og lys struktur: Den generelle formen har en tendens til å være minimalistisk, og unngår komplekse tverrstrukturer, slik at folk ikke kan se på avstand at "dette er et solcelleanlegg";

* Skjult bolt- og trykklistdesign: Ved å skjule koblingspunktene og trykkplatene beholdes et rent og pent utseende;

* Ensartet fargebehandling: Brakettoverflaten bruker matt grå, sølvhvit, svart og andre farger nær bygningsfasaden, som ikke er brå og ikke dominerer;

* Tilpass balkonggeometrien: I henhold til vanlig balkongsideforhold, rekkverkstykkelse, hjørnestil og andre prefabrikkerte brakettformer, kan den "integreres" etter montering.

Denne transformasjonen fra "produksjonsspråk" til "arkitektonisk språk" er et viktig skritt for at solceller på balkonger virkelig skal integreres i beboernes livsstil.

Usynlig brakettdesign: kraftproduksjonsutstyr "forsvinner"

For å redusere følelsen av utstyr ytterligere, er en rekke "usynlige" designkonsepter tatt i bruk i brakettstrukturen for å gjøre solcelleanlegget visuelt så svakt som mulig:

1. Brettet kant innebygd design: Etter at brakettens hovedbjelke er festet til rekkverket eller veggen, brettes kanten inn i den faste strukturen, og det er nesten ingen åpenbar fremspring på avstand.

2.Hult lettvektsskjelett: Det tradisjonelle forseglede bakplanet er kansellert, og den hule strukturen er tatt i bruk for å redusere vekten og redusere hindringer, slik at komponentene ser mer "gjennomsiktige ut".

3. Modulær integrert støping: De opprinnelig eksponerte kablene og kontaktene er integrert i brakettens skjelett, og "maskinromsfølelsen" forårsaket av de eksponerte linjene unngås gjennom integrert emballasje.

4.Asymmetrisk tiltvinkeloptimalisering: For balkonger med forskjellig nord-sør- og øst-vest-orientering benyttes en asymmetrisk utforming for å gjøre komponent-tiltvinkelen mer naturlig i strukturen og danne et kontinuerlig forlengelsesforhold med veggen.

Disse designene gjør at solcelleanlegget ikke lenger er en "kraftstasjon som henger utenfor vinduet", men en del gjemt i livsscenen, med tanke på både funksjon og skjønnhet.

Tilpasning til ultratynne solcellepaneler: tynnhet er også en slags skjønnhet

Det er ikke nok at braketten ser bra ut, selve komponentene må også henge med. Den nye generasjonen balkongsystemer bruker generelt ultratynne, gjennomskinnelige eller helsvarte solcellepaneler, som er nærmere "byggematerialer" enn "kraftproduksjonsutstyr" når det gjelder visuelt uttrykk.

Ultratynne glasskomponenter (3\~4mm): Tykkelsen er omtrent 40 % mindre enn tradisjonelle komponenter, og det visuelle trykket er mindre etter installasjon, noe som er egnet for balkongrekkverk eller utkragede vegger.

Gjennomskinnelige komponenter: Noen områder er lysgjennomtrengende, slik at balkongen fortsatt kan beholde naturlige lyskanaler, tatt hensyn til beplantning, ventilasjon og belysningsfunksjoner.

Integrerte sorte komponenter: Ved å bruke helsvarte rammer og ikke-reflekterende belegg, er den generelle mørke speilteksturen perfekt matchet med moderne utvendige glass- eller metallfasader.

Etter at disse komponentene er matchet med braketten, er utseendet nesten som et stykke dekorativt glass eller vindfang, snarere enn et tradisjonelt "solcellepanel", som lettere aksepteres av beboere, eiendom og arkitekter.

Sosial innvirkning av arkitektonisk integrasjon

Å oppgradere utseendet til solcelleanlegg på balkonger er ikke bare et estetisk problem, men også en praktisk drivkraft. Mange urbane pilotprosjekter har funnet ut at:

* Utseendet er koordinert, og beboernes aksept har økt med ca 60 %;

* Eiendomsforvaltningen er ikke lenger sterkt imot, og holdningen til å støtte installasjon er mer positiv;

* Arkitektoniske designere har begynt å aktivt vurdere den "innebygde" løsningen av fotovoltaiske komponenter og innlemme dem i bygningsstrukturen.

* Når den endres fra "senere ekstern plug-in" til "del av bygningen", vil solcelleanlegg på balkong kunne gå fra en småskala spontan installasjon til en storstilt urban planløsning.
