Hvordan du effektivt designer og installerer taket PV -monteringssystem: en komplett guide

Hovedtyper av tak PV monteringssystem

De Tak PV -monteringssystem er en nøkkelkomponent i det fotovoltaiske kraftproduksjonssystemet, og det påtar seg den viktige oppgaven med å fikse de fotovoltaiske modulene på taket. Med utviklingen av fotovoltaisk teknologi og økningen i etterspørselen, blir typene av fotovoltaiske støttesystemer stadig mer forskjellige. Når du velger et passende fotovoltaisk støttesystem, må strukturen, materialet, antallet fotovoltaiske paneler og miljøfaktorer i taket vurderes. Følgende er flere hovedtyper av PV -monteringssystemer.

1. Fast supportsystem

Det faste støttesystemet er den vanligste typen tak fotovoltaisk støtte. Karakteristikken er at når støtten er installert, vil ikke vinkelen bli justert over tid. Det faste støttesystemet er vanligvis egnet for tak som ikke er blokkert og har tilstrekkelig direkte sollys. Systemet har en enkel struktur, lave kostnader og er enkelt å installere, egnet for de fleste bolig- og kommersielle bygninger.

Fordelen med det faste støttesystemet er kostnadseffektiviteten, som kan gi brukerne stabil ytelse for kraftproduksjon. Siden ingen bevegelsesmekanisme er nødvendig, er vedlikeholdet enkelt og påliteligheten er høyt. Den faste støtten danner vanligvis en vinkel med takoverflaten i en liten vinkel, som effektivt kan absorbere sollys og sikre høy kraftproduksjonseffektivitet. For områder med gode lysforhold og lav vind er det faste støttesystemet et økonomisk og effektivt valg.

2. Justerbart brakettsystem

Sammenlignet med fast brakettsystem har justerbart brakettsystem høyere fleksibilitet. Hovedfunksjonen er at vippevinkelen til fotovoltaiske moduler kan justeres i henhold til sesongmessige endringer eller forskjellige solskinnsvinkler. Denne typen brakettsystem er vanligvis egnet for tak med komplekse lysforhold og trenger å optimalisere effektiviteten til kraftproduksjon.

Justerbart brakettsystem kan deles inn i to typer: Manuell justering og automatisk justering. Den manuelle justeringstypen krever at brukeren manuelt justerer vinkelen på braketten i henhold til sesongmessige og værendringer; Mens den automatiske justeringstypen automatisk justerer vinkelen gjennom en mekanisk enhet for å maksimere effektproduksjonseffektiviteten. Fordelen med justerbare parenteser er at de kan maksimere kraftproduksjonsytelsen til fotovoltaiske moduler i henhold til faktiske forhold, spesielt egnet for områder der vinkler må optimaliseres. Installasjonskostnadene for det automatiske justeringssystemet er imidlertid høy og kan kreve mer vedlikehold og styring.

3. Lett brakettsystem

Lette brakettsystemer bruker vanligvis lette metall- eller plastmaterialer og er egnet for lette takstrukturer eller relativt svake tak. Dette brakettsystemet er spesielt egnet for bygninger med lav strukturell bærende kapasitet. Ved å bruke lette parenteser, kan belastningen på taket effektivt reduseres og trykket på taket forårsaket av overvektige parenteser kan unngås.

Fordelene med dette systemet er rask installasjon, lave kostnader, og det er veldig egnet for senere renovering eller utvidelse. Ulempen med lette monteringssystemer er at de kanskje ikke er så stabile som tunge monteringssystemer, så det må tas spesielle hensyn til miljøfaktorer som vindbelastning og regn og snø. Lette monteringssystemer er et ideelt valg for bygninger med lette tak eller komplekse strukturer.

4. Flytende monteringssystem

Det flytende monteringssystemet er en spesiell type monteringssystem, som vanligvis brukes til flate tak eller flate tak. I motsetning til tradisjonelle monteringssystemer, fikser ikke flytende monteringssystemer direkte fotovoltaiske moduler på taket gjennom tradisjonelle fikseringsmetoder, men stabiliserer monteringen på taket ved å legge vekt eller trykkevekt, og krever vanligvis ikke perforering av taket.

Fordelen med det flytende monteringssystemet er at det ikke skader takets integritet, som er spesielt egnet for bygninger som ikke ønsker å gjøre store endringer i takstrukturen. I tillegg er det flytende monteringssystemet svært tilpasningsdyktig og kan fleksibelt svare på forskjellige egenskaper på takoverflaten, spesielt for utleiebygg eller bygninger som ikke har langsiktige endringer. Siden flytende monteringssystemer ikke har noen fester, må imidlertid spesiell oppmerksomhet rettes mot vindlastproblemer under installasjon i områder med sterk vind.

5. Brack-type brakettsystem

Det spor-typen brakettsystem bærer hovedsakelig flere fotovoltaiske moduler gjennom et langt spor. Dette systemet kan flytte fotovoltaiske paneler på banen for vinkeljustering og optimalisering. Det brakkesystemet av banetypen er egnet for bygninger med stort takplass og trenger å justere vinkelen på solcellepaneler. Utformingen av sportypen-braketten lar solcellepaneler gli horisontalt, og dermed justere retningen og vinkelen på komponentene, noe som forbedrer systemets generelle kraftproduksjonseffektivitet.

Fordelen med braketten av banetypen er at den kan oppnå mer fleksibel komponentjustering for å tilpasse seg strukturen og miljøforholdene til forskjellige tak. Imidlertid er installasjonen og vedlikeholdet av banetypen-braketten relativt komplisert og kostbar. Derfor er denne typen system mer egnet for storskala kommersielle eller industrielle prosjekter, og er ikke egnet for småskala fotovoltaiske installasjoner.

6. Sammenleggbart brakettsystem

Det sammenleggbare brakettsystemet er et innovativt brakettsystem som kan brettes eller utfoldes etter behov. Den sammenleggbare braketten sparer ikke bare plass, men kan også justeres i henhold til faktiske forhold for å tilpasse seg forskjellige lysvinkler. Det er generelt egnet for steder der vinkelen må justeres i henhold til forskjellige årstider, spesielt for områder med store forskjeller i lys om vinteren eller sommeren.

Den største fordelen med det sammenleggbare brakettsystemet er fleksibiliteten, som effektivt kan justere vinkelen på det fotovoltaiske panelet i forskjellige tidsperioder for å tilpasse seg forskjellige solskinnforhold. På grunn av sin sammenleggbare design har den sammenleggbare braketten god plassutnyttelse og er egnet for takinstallasjon med begrenset plass. Ulempen er at det krever visse manuelle operasjoner under installasjon og justering, noe som er mindre praktisk enn det automatiske justeringssystemet.

7. Fotovoltaisk brakettsystem med høy tetthet

Det høye tetthet fotovoltaiske brakettsystemet er et fotovoltaisk system på taket som er egnet for høy effekt etterspørsel. Den optimaliserer utformingen av braketten, reduserer gapet mellom fotovoltaiske moduler og bruker takrommet. Systemet er egnet for kommersielle og industrielle applikasjoner som krever effektiv kraftproduksjon.

Fordelen med parentes med høy tetthet er at de bruker plass effektivt, er egnet for situasjoner der takområdet er begrenset, og kan øke kraftproduksjonskapasiteten per enhet. På grunn av den stramme utformingen er det imidlertid nødvendig med mer oppmerksomhet under vedlikehold, spesielt i rengjøring og inspeksjon, og det kan være noen driftsvansker.

Hvordan bedømme om taket er egnet for å installere en PV -monteringssystem

Når den globale etterspørselen etter fornybar energi øker, har fotovoltaiske kraftproduksjonssystemer gradvis blitt en viktig måte for hjem og bedrifter å bruke solenergi. Før du installerer et PV -monteringssystem, er det et avgjørende skritt for å bedømme om taket er egnet for å installere et PV -monteringssystem. Ulike takstyper er forskjellige når det gjelder bærende kapasitet, strukturell stabilitet, vinkler og rom, så en detaljert evaluering er nødvendig.

1. Takstruktur og bærende kapasitet

Først av alt er strukturen og bærekapasiteten til taket de mest grunnleggende faktorene for å bestemme om det er egnet for å installere et PV-monteringssystem. Selve det solcaiske støttesystemet har en viss vekt, spesielt når du installerer flere fotovoltaiske moduler, må taket ha tilstrekkelig bærende kapasitet til å støtte vekten av den fotovoltaiske støtten og modulene. Generelt sett bestemmer den strukturelle typen på taket dens bærende kapasitet.

Vanlige takstrukturer inkluderer tretak, betongtak, metalltak og flistak. Den bærende kapasiteten til forskjellige takmaterialer og strukturer varierer veldig, så før du installerer et fotovoltaisk støttesystem, må takets bærende kapasitet evalueres i detalj. For tretak eller flistak, hvis lastbærende kapasitet er utilstrekkelig, kan det være nødvendig med forsterkning før installasjon. For betongtak er den bærende kapasiteten vanligvis sterk, men det er også nødvendig å sjekke om det er sprekker eller annen skade på takoverflaten.

I tillegg må også designlivet og levetiden til taket vurderes. Hvis taket er nær slutten av levetiden, kan det hende at det må byttes ut eller repareres, ellers kan takproblemet til taket føre til ustabiliteten til brakettsystemet etter at det solcellebrakettsystemet er installert.

2. taket og vinkelen på taket

Hellingen og vinkelen på taket er avgjørende for installasjonen av fotovoltaiske parenteser. Utformingen av det fotovoltaiske brakettsystemet justerer vanligvis hellingsvinkelen til den fotovoltaiske modulen i henhold til taket og takvinkelen for å sikre at modulen kan motta sollys i størst grad. Jo større tak på taket, desto mer mangfoldig er justeringsområdet og installasjonsmetodene i brakettsystemet.

Generelt sett er den optimale installasjonsvinkelen til det fotovoltaiske systemet vanligvis mellom 15 grader og 40 grader, og den spesifikke vinkelen vil bli bestemt i henhold til den geografiske plasseringen og solstrålingen. Hvis taket på taket er for liten eller for stor, kan det være nødvendig å bruke en vinkeljusteringsbrakett for å justere installasjonsvinkelen til solcellepanelet. I tillegg kan et tak som er for flatt eller skråstilt forårsake utilstrekkelig stabilitet i braketten, så strukturell forsterkning er nødvendig i henhold til faktiske forhold.

For noen flate tak kan installasjonsvinkelen på brakettsystemet justeres ved å justere selve braketten for å oppnå den optimale lysvinkelen, mens for skråningstak kan installasjonsmetoden til braketten bestemmes i henhold til taket på taket. Kort sagt, hellingen og vinkelen på taket påvirker direkte kraftproduksjonseffektiviteten til det fotovoltaiske panelet, så det kreves en detaljert vurdering før installasjon basert på den faktiske situasjonen.

3. takorientering og skyggelegging

Orienteringen av taket er en av de viktigste faktorene som påvirker effektiviteten av fotovoltaisk kraftproduksjon. Den beste orienteringen for fotovoltaiske moduler er sør, fordi sør kan motta mest sollys, spesielt på den nordlige halvkule. Sørvendte tak kan oppnå mer solstråling, og dermed forbedre den generelle effektiviteten til det fotovoltaiske kraftproduksjonssystemet. For østvendte eller vestvendte tak, selv om kraftproduksjonseffektiviteten er litt lavere, kan de fremdeles installeres og oppnå en viss mengde kraftproduksjon.

I tillegg til orienteringen, er skyggelegging også en viktig vurdering. Omgivende trær, bygninger, ledninger og andre hindringer kan påvirke bestrålingsområdet til den solcellemodulen, og dermed påvirke kraftproduksjonseffektiviteten. Når du bedømmer om taket er egnet for å installere et solcelleanlegg, er det derfor nødvendig å vurdere om det er hindringer i omgivelsene og sikre at det fotovoltaiske systemet kan få så mye sollys som mulig under all-Weather-forhold. Hvis det er mange hindringer, kan du vurdere å redusere skyggelegging ved å beskjære trær eller justere utformingen av brakettsystemet.

4. takoverflatetilstand og materiale

Overflatetilstanden og materialet til taket er også viktige faktorer som påvirker installasjonen av det solcellefeste. Ulike takmaterialer vil påvirke installasjonsmetoden og fastheten i brakettsystemet. Vanlige takmaterialer inkluderer fliser, metallark, asfaltfliser og betong. Hvert materiale har forskjellige egenskaper og krever forskjellige brakettinstallasjonsmetoder.

For flistak er det nødvendig å unngå å skade det vanntette laget av taket når du installerer den solcellefeste, slik at du kan velge et brakettsystem som ikke trenger inn i taket, for eksempel en vektet brakett eller en klembrak. For metalltak kan braketten fikses ved perforering, så installasjonen er relativt enkel. Betongtak bruker vanligvis ekspansjonsbolter eller kjemiske ankere for å fikse braketten, men det er nødvendig å bekrefte om strukturens struktur kan bære vekten på braketsystemet.

I tillegg må flatheten på takoverflaten også evalueres. Hvis det er sprekker, bølger eller aldringsproblemer på takoverflaten, kan dette påvirke stabiliteten og langsiktig levetid på brakettsystemet. Derfor, før installasjon, må takoverflaten inspiseres for å sikre at det ikke er ødelagte eller ujevne områder. Hvis taket er funnet å være alvorlig skadet, kan det hende at det må repareres før du vurderer å installere det solcelleanlegget.

5. Takvedlikehold og sikkerhet

Vedlikeholdet og sikkerheten til taket er en av faktorene som må vurderes når du installerer et fotovoltaisk brakettsystem. Det fotovoltaiske brakettsystemet må installeres godt, så taket og påliteligheten til taket må sikres. Hvis det er strukturelle problemer med taket, for eksempel å synke, sprekker eller lekker, må de repareres før du installerer PV -monteringssystemet.

I tillegg må også taket på taket evalueres. Under installasjonsprosessen må bygningsarbeiderne sikre taket på taket for å unngå sikkerhetsulykker forårsaket av feil drift. Når du installerer det fotovoltaiske støttesystemet, er det nødvendig å sikre at taket kan bære vekten på installasjonsutstyret og bygningsarbeidere, så det kreves en detaljert evaluering av taket for å sikre sikkerhet under byggeprosessen.

Hvordan velge passende PV -monteringssystem I følge takmaterialet

PV -monteringssystemet er kjernedelen av det fotovoltaiske kraftproduksjonssystemet. Hovedfunksjonen er å fikse de fotovoltaiske modulene på taket og sikre dens stabilitet og sikkerhet. Valget av takmaterialer påvirker direkte design- og installasjonsmetoden til PV -monteringssystemet. Ulike typer takmaterialer har forskjellige egenskaper. Derfor, når du velger fotovoltaiske støtter, må faktorer som takstrukturen, bærende kapasitet, vindmotstand og om det er enkelt å perforat vurderes omfattende.

1. Asfalt helvetesild

Asfalt helvetesetak er vanlig i boligbygg og har fordelene med god vanntett ytelse, enkel konstruksjon og lave kostnader. Imidlertid er asfalt helvetesild tak relativt tynne og har begrenset strukturell lagerkapasitet. Derfor, når du velger et PV -monteringssystem, bør spesiell oppmerksomhet rettes mot samsvar med lagerkapasiteten. Fordi asfalt helvetesmaterialet er mykt, kan direkte boring forårsake skade på det vanntette laget og påvirke tetningen av taket.

For asfalt-helvetesetak blir vanligvis ikke-perforerte støttesystemer valgt, eller støttetyper med mindre penetrering brukes. Disse støttene kan installeres ved spesielle vektbærende eller klemmemetoder uten å trenge gjennom taket for å unngå å skade det vanntette laget. Flytende støtter og vektbærende støtter er vanligvis bedre valg. Denne typen støtte er enkel å installere og vil ikke skade takstrukturen. Det er egnet for tak med lettere belastninger.

2. Metalltak

Metalltakmaterialer inkluderer stålplater, aluminiumsplater, etc. Deres viktigste fordeler er høy styrke, god holdbarhet, sterk vindmotstand og god vanntetthet. Takstrukturen til metalltak er vanligvis sterk og tåler store belastninger. Derfor, for metalltak, kan du velge et fast fotovoltaisk brakettsystem, som er direkte boltet til taket, og installasjonsprosessen er relativt enkel.

Når du velger en solcelleanlegg for et metalltak, må du vurdere typen og tykkelsen på metallmaterialet. For tykkere metalltak kan brakettsystemet rettes direkte til taket ved å slå; For tynnere metalltak, må du velge et brakettsystem med justerbar støtte for å unngå for høyt trykk på taket. I tillegg kan bruk av metallbrakettsystemer mot korrosjon effektivt øke levetiden til solcellefester, spesielt i områder med relativt fuktige miljøer som sjøen.

3. flatt tak

Karakteristikken for flate tak er at det ikke er noen tilbøyelighet, og installasjonen av solcelleemoduler krever at brakettsystemet skal justere vinkelen på solcellepanelene. Flate tak er vanlige i kommersielle bygninger og industrianlegg. De er vanligvis laget av betong eller armert betongmaterialer og har sterk lagerkapasitet. I dette tilfellet kan en rekke støttesystemer brukes, inkludert faste støtter, justerbare støtter og flytende støtter.

Siden flate tak vanligvis er store i området og ikke har noen vippevinkel, er det nødvendig å gjøre rimelige vinkeljusteringer når du velger et støttesystem. Hvis lysforholdene er relativt faste, kan en fast støtte velges; Hvis lysvinkelen varierer veldig med årstidene, kan en justerbar støtte velges, eller til og med et støttesystem med spor kan brukes til å justere vinkelen på den fotovoltaiske modulen til forskjellige tidspunkter. I tillegg, siden den flate takstrukturen vanligvis har en sterk lagerkapasitet, kan et tyngre støttesystem, for eksempel en ballaststøtte, velges for å sikre stabiliteten til systemet.

4. Betongtak

Betongtak er mye brukt i høye bygninger og kommersielle bygninger. De er veldig sterke og holdbare, og har sterk vindmotstand og bærende kapasitet. For betongtak kan forskjellige typer støttesystemer velges, spesielt tunge støtter som tåler store belastninger. Kravene til betongtak for støtter gjenspeiles hovedsakelig i fikseringsmetoden. Generelt brukes et perforert støttesystem, det vil si at støtten er direkte festet til taket ved å slå hull for å sikre stabiliteten til den fotovoltaiske modulen.

Når du velger en brakett, er det nødvendig å sikre at brakettmaterialet har sterk korrosjonsmotstand, fordi fuktigheten i betongtaket er høy, noe som er lett å forårsake korrosjonsproblemer i metallbraketten. Derfor er rustfritt stål eller antikorrosjonsbehandlede metallbeslag mer egnet. I tillegg, når du installerer parentes på betongtak, må flatheten på takoverflaten også vurderes for å unngå installasjonsvansker forårsaket av ujevnheten i braketten og takoverflaten.

5. Trak

Taktak brukes vanligvis i noen tradisjonelle hus eller noen bygninger med historisk verdi. Strukturen deres er lett og vakker, men deres bærende kapasitet er relativt svak. Derfor krever valg av solcellefester for tretak spesiell forsiktighet for å unngå å skade takstrukturen eller forårsake aldring og forfall av treverket. For å beskytte tretaket, bør direkte boring på taket unngås.

For tretak er de ofte brukte braketypene flytende brakettsystemer eller ikke-perforerte brakettsystemer. Det flytende brakettsystemet kan stabilt fikse braketten på taket ved å legge vekt eller presse vekt, uten å trenge gjennom takoverflaten, og kan beskytte treverket mot fuktighet og skade. I tillegg kan du også velge en brakett med mindre penetrering, for eksempel en kombinasjon av selvtappingsskruer og tetningsmaterialer for å redusere påvirkningen på takoverflaten.

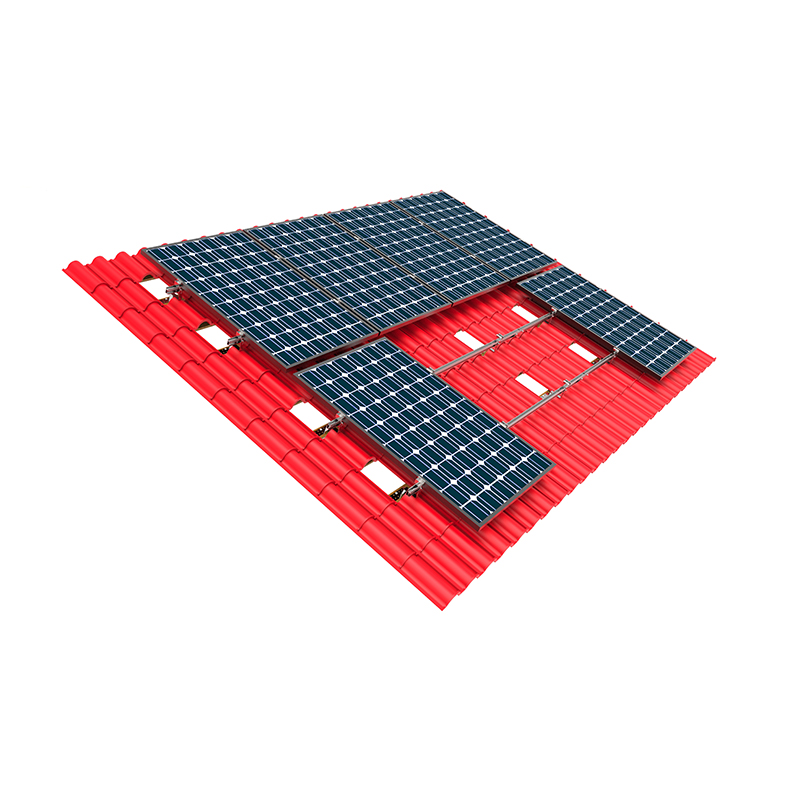

6. Flisetak

Flisetak er en vanlig tradisjonell taktype som er egnet for de fleste klima. Flisetak er strukturelt sterke, men overflaten deres er ujevn, så det er nødvendig å velge en PV -brakett som kan tilpasse seg uregelmessighetene i fliseoverflaten. Hovedproblemet med flisetak er hvordan du effektivt fikser braketten uten å skade flisene.

For flistak brukes vanligvis klembraketter eller vektede parenteser. Disse parentesene monterer PV -modulene på taket ved å klemme eller vekting uten perforering av flisene. Klembrakettsystemet kan unngå å skade takoverflaten, samtidig som du sikrer stabiliteten på braketten. I tillegg krever installasjon av flisetak også oppmerksomhet til tetning for å forhindre fuktighetsinntrenging.

Designkrav for tak PV monteringssystem

Som en nøkkelkomponent i solcelle solcellefotovoltaisk kraftproduksjonssystem, Tak PV -monteringssystem bærer det viktige ansvaret for å fikse de fotovoltaiske modulene på taket. Utformingen av støttesystemet må ikke bare vurdere stabiliteten og sikkerheten til modulene, men også sikre dens langsiktige pålitelighet og effektivitet. Designkravene til taket på taket på taket involverer mange aspekter, inkludert belastningsanalyse, strukturell stabilitet, vind- og snøsikringsdesign, vanntett ytelse, installasjonskvalitet, etc.

1. Beilingskapasitet og belastningsanalyse

Takets fotovoltaiske støttesystem må kunne tåle vekten til de solcelleformene i seg selv og eksterne miljøbelastninger (for eksempel vindbelastninger, snøbelastninger, etc.). Under utformingen er det nødvendig med en detaljert analyse av takkapasiteten til taket for å sikre at støttesystemet ikke blir overbelastet. Ved utforming av støtten, må belastningsberegningen utføres i henhold til faktorer som taktypen, støttematerialet og vekten til de fotovoltaiske modulene for å sikre stabiliteten til systemet.

Lastanalyse må vurdere statiske belastninger og dynamiske belastninger. Statiske belastninger inkluderer vekten av fotovoltaiske moduler, mens dynamiske belastninger hovedsakelig kommer fra faktorer som vind, snødrykk og jordskjelv. Vindbelastning er en viktig faktor som påvirker stabiliteten i takets solcellebrakettsystem, spesielt på steder med høy vindhastighet eller sterk vind i området. Beslagsdesignet må ta hensyn til påvirkning av vindtrykk og utføre nødvendig forsterkning i utformingen.

2. Strukturell stabilitet og vindmotstand

Det takfotovoltaiske brakettsystemet må ha tilstrekkelig strukturell stabilitet til å motstå forskjellige ytre krefter under alvorlige værforhold, spesielt sterk vind. Utformingen av brakettsystemet må vurdere forbindelsen mellom braketten og den fotovoltaiske modulen og taket, samt styrken og seigheten til materialet. Vindbelastning er en nøkkelfaktor i design, spesielt i noen områder med sterk vind. Det fotovoltaiske brakettsystemet må sikre at tilstrekkelig vindmotstand for å forhindre at braketten faller av, eller den solcelleemodulen blir skadet i vind vær.

Vindmotstandsdesignet på braketten skal følge visse spesifikasjoner, under hensyntagen til vindhastigheten, vindtrykket og takorienteringen i forskjellige regioner og velge riktig brakettmateriale og struktur. Vanlige brakettstrukturer som en kolonne-parentes og dobbeltkolonne parenteser må utformes i henhold til takets faktiske situasjon for å sikre at brakettsystemet kan opprettholde god stabilitet under virkning av vindbelastning.

3.

Siden taket på taket på taket må utsettes for det ytre miljøet i lang tid, er korrosjonsmotstanden og værmotstanden til materialene avgjørende. Spesielt i områder med fuktighet, saltspray og tung forurensning, må korrosjonsmotstanden til brakettsystemet oppfylle visse standarder. Vanlige brakettmaterialer som aluminiumslegering, rustfritt stål og galvanisert stål har alle god korrosjonsmotstand.

Når du utformes, må overflatebehandlingen av braketten også ta i betraktning miljøfaktorer. For eksempel bør materialer med saltspray korrosjonsmotstand velges i kystområder, mens i områder med mer regn, bør spesiell oppmerksomhet rettes mot anti-rust-design. Kontaktene, boltene og andre deler av braketten bør også vurderes for antikorrosjonsbehandling for å forlenge levetiden til braketten og sikre stabilitet under langvarig bruk.

4. Vanntett design

Utformingen av taket på taket på taket må sørge for at det vanntette laget av taket ikke blir skadet for å unngå unødvendige lekkasjrisikoer på taket under installasjonen. Spesielt på tradisjonelle flistak og asfaltflisetak, må braketten installeres på en måte som unngår skade på taket, og den gjennomtrengende braketten bør forsterkes med profesjonelle tetningsmaterialer for å sikre takets vanntette ytelse.

Det ikke-gjennomtrengende brakettsystemet er en viktig retning i vanntett design. Dette brakettsystemet installerer de fotovoltaiske modulene på taket ved vekting eller klemming uten å trenge gjennom takoverflaten, og unngå skader på taket vanntett lag. Det flytende brakettsystemet er også et passende alternativ for tak med høye vanntette krav. Det kan unngå å etterlate hull på taket, og dermed opprettholde takets integritet og vanntetthet.

5. Installasjonskonferanse og vedlikeholdbarhet

Utformingen av takets fotovoltaiske brakettsystem må også ta hensyn til installasjonens bekvemmelighet og påfølgende vedlikeholdsbehov. Installasjonen av brakettsystemet skal forenkles så mye som mulig for å redusere installasjonstid og arbeidsintensitet og redusere installasjonskostnadene. Når du designer, skal komponentene i braketten være enkle å transportere, bære og samles, og redusere den kjedelige operasjonen under prosessering og konstruksjon på stedet.

I tillegg må brakettsystemet også være enkelt å vedlikeholde og inspisere i fremtiden. Under langvarig bruk kan fotovoltaiske moduler påvirke kraftproduksjonseffektiviteten på grunn av støv og skitt, så brakettsystemet må etterlate nok plass til at personalet kan rengjøre, inspisere og vedlikeholde. Ved utforming bør avstanden mellom parentes vurderes for å sikre at det er nok plass til rengjøring og vedlikehold av solcelleemoduler etter installasjonen.

6. Systemkompatibilitet

Utformingen av det fotovoltaiske brakettsystemet bør også vurdere kompatibilitet med fotovoltaiske moduler. PV -moduler for forskjellige merker og modeller varierer i størrelse, vekt osv., Så brakettsystemet må ha en viss grad av tilpasningsevne for å støtte forskjellige typer PV -moduler. Samtidig skal brakettforbindingsmetoden sikre pålitelig tilkobling med PV -modulen for å unngå løsring eller forskyvning av modulen på grunn av misforhold mellom braketten og modulen.

For storskala PV-kraftproduksjonssystemer, bør utformingen av brakettsystemet også vurdere koordinering med andre komponenter som omformere, kabler og overvåkningssystemer for å sikre effektiv drift av hele PV-kraftproduksjonssystemet. I store prosjekter må utformingen av brakettsystemet ta hensyn til integrasjon og modularitet for å lette påfølgende utvidelse og oppgraderinger.

Hvordan sikrer takfotovoltaisk brakett stabiliteten og sikkerheten til solcellepaneler?

Det takfotovoltaiske brakettsystemet er en uunnværlig del av det fotovoltaiske kraftproduksjonssystemet. Den bærer oppgaven med å fikse de solcellepanelene trygt og stabilt på taket. Den fotovoltaiske braketten må ikke bare sikre fiksering av de fotovoltaiske komponentene, men også effektivt håndtere eksterne miljøfaktorer som vind, regn og snø for å sikre langsiktig sikkerhet og stabil drift av systemet. Utformingen og installasjonen av brakettsystemet påvirker direkte stabiliteten og sikkerheten til solcellepanelene.

1. Styrke forbindelsen mellom braketten og taket

Utformingen av takets fotovoltaiske brakettsystem må først sikre at det er en pålitelig forbindelse mellom braketten og taket. Enten det er en fast brakett, en justerbar brakett eller en flytende brakett, påvirker tilkoblingens fasthet og stabilitet direkte sikkerheten til de fotovoltaiske komponentene. Det er vanligvis to måter å koble brakettsystemet til taket: perforert og ikke-perforert. Den perforerte braketten er festet til taket med bolter. Denne metoden er egnet for tak med faste materialer som metalltak og betongtak; Mens den ikke-perforerte braketten er installert ved vekting eller klemming, som er egnet for tak som asfaltfliser og fliser for å unngå å skade det vanntette laget av taket.

De tilkoblede delene av brakettsystemet, for eksempel bolter, spenner og trykkplater, er vanligvis laget av korrosjonsbestandige materialer som rustfritt stål og aluminiumslegering for å forbedre tilkoblingsstyrken mellom braketten og taket. Under virkning av ytre krefter som vindbelastninger, kraftig snø eller jordskjelv, kan disse sammenkoblede delene effektivt overføre og spre ytre krefter for å sikre at solcellepanelene er godt installert på taket, og unngår sikkerhetsfare for solcaiske paneler som faller av eller skiftes på grunn av løs tilkoblinger.

2. Forbedre vindmotstanden

Vind er en av hovedfaktorene som påvirker stabiliteten til fotovoltaiske brakettsystemer på taket, spesielt i områder med sterk vind. For å sikre stabiliteten til solcellepaneler, må brakettsystemet ha tilstrekkelig vindmotstand. Ved utforming må brakettsystemet beregne vindbelastningen basert på faktorer som vindnivå, takorientering og påvirkning fra omkringliggende bygninger. Materialet og strukturen i braketten må kunne motstå virkningen av sterk vind for å unngå forskyvning eller falle av når vindhastigheten er høy.

Vindmotstandens design av brakettsystemet inkluderer å øke vindmotstanden til braketten, med rimelighet utforming av hellingsvinkelen på braketten, og styrker den faste forbindelsen med taket. I noen områder med sterk vind brukes vanligvis armerte brakettstrukturer for å øke vekten og størrelsen på braketten for å forbedre vindmotstanden til systemet. For å forhindre oppdrift eller skyvekraft generert av vind fra å påvirke de fotovoltaiske panelene, må brakettdesignet også vurdere utformingen og installasjonsvinkelen til de fotovoltaiske panelene for å sikre at de kan fungere stabilt i sterk vind.

3. Vurder snøbelastningsmotstand

I kalde områder eller snødekte miljøer må det solcellebrakettsystemet også ha god snøbelastningsmotstand. Snøakkumulering øker ikke bare vekten av fotovoltaiske moduler, men kan også forårsake trykk på braketten, spesielt når taket har en liten hellingsvinkel, er snøsjiktet lett å akkumulere, noe som øker belastningen på braketten. Derfor må utformingen av braketten ta hensyn til presset på snøakkumulering og takkapasiteten til taket.

For å forbedre snømotstanden til det solcellebrakettsystemet, kan designen brukes til å øke brakettfundamentet, øke braketten, etc. for å spre snøbelastningen for å unngå for høyt trykk på en enkelt brakett. Samtidig må materialet i braketten også ha tilstrekkelig holdbarhet til å tåle langvarig snødetrykk uten deformasjon eller skade. Spesielt i områder med høy breddegrader eller snødekte områder, er snøresistensdesignet til brakettsystemet en viktig faktor for å sikre stabiliteten til solcellepaneler.

4. Forhindre bevegelse og vippe av solcellepaneler

Stabiliteten til fotovoltaiske parenteser må også sikre at solcellepaneler ikke beveger seg eller vipper i noen horisontal eller vertikal retning etter installasjonen. Den strukturelle utformingen av brakettsystemet skal sikre at de solcellepanelene er fast faste for å forhindre at vind, vibrasjoner eller andre ytre krefter får solcellepanelene til å løsne eller vippe. Når du installerer braketten, må du forsikre deg om at hvert tilkoblingspunkt for braketten er fast og at fikseringsmetoden med solcellepanelet er passende.

Vanlige fikseringsmetoder for brakett inkluderer klemming, komprimering og fiksering av bolt, som effektivt kan forhindre at det fotovoltaiske panelet beveger seg under vind eller vibrasjon. I tillegg må installasjonsvinkelen til det fotovoltaiske panelet også justeres rimelig i henhold til lysforholdene og værforholdene i regionen for å redusere effekten av det ytre miljøet på det fotovoltaiske panelet og forbedre dens stabilitet og kraftproduksjonseffektivitet.

5. Forhindre overdreven temperaturendringer

Fotovoltaiske moduler vil bli påvirket av temperaturendringer under langvarig bruk, spesielt i områder med store temperaturforskjeller. Temperaturendringer kan føre til at fotovoltaiske paneler utvides eller trekker seg sammen, og påvirker dermed stabiliteten til fotovoltaiske paneler. For å unngå denne situasjonen, bør utformingen av den fotovoltaiske braketten ha en viss tilpasningsevne for temperaturer, og bruke høye temperaturer og lavtemperaturresistente materialer for å sikre at braketten kan opprettholde sin strukturelle stabilitet under forskjellige klimatiske forhold.

Samtidig bør installasjonsmetoden til brakettsystemet ta hensyn til faktorene for termisk ekspansjon og sammentrekning. For eksempel bør det være nok plass mellom braketten og det fotovoltaiske panelet til å la det solcellepanelet utvide seg og trekke seg sammen på grunn av temperaturendringer, for å unngå overdreven stress som forårsaker skade eller faller av det solcaiske panelet.

6. Antikorrosjon og holdbarhet

Det takfotovoltaiske brakettsystemet må utsettes for det ytre miljøet i lang tid, så antikorrosjonsytelse er avgjørende. Brakettmaterialet må ha god korrosjonsmotstand for å forhindre korrosjon i miljøer som fuktighet og saltspray, noe som påvirker styrken og stabiliteten til braketten. Vanlige korrosjonsbestandige materialer inkluderer rustfritt stål, aluminiumslegering, galvanisert stål, etc. Disse materialene kan effektivt forlenge levetiden til braketten og unngå svikt i brakettstrukturen på grunn av korrosjon.

Overflatebehandlingen av brakettsystemet spiller også en antikorrosjonsrolle. For eksempel kan bruk av sprøyting, anodisering og andre behandlingsmetoder forbedre korrosjonsmotstanden på brakettoverflaten, sikre at brakettsystemet alltid opprettholder god ytelse under langvarig bruk, og unngå å løsne eller falle av det fotovoltaiske panelet på grunn av korrosjon.

7. Vedlikehold og reparasjon

Utformingen av det fotovoltaiske brakettsystemet må ikke bare sikre stabiliteten og sikkerheten til det fotovoltaiske panelet, men også vurdere påfølgende vedlikehold og reparasjon. Under designen skal brakettsystemet være enkelt å rengjøre, inspisere og reparere for å forlenge levetiden til det fotovoltaiske systemet. Det bør være tilstrekkelig plass mellom de fotovoltaiske modulene og braketten for å lette personalet til å operere i daglig vedlikehold og unngå virkningen av urimelig brakettdesign på det senere vedlikeholdsarbeidet.

Samtidig bør brakettdesignet unngå støv eller vannakkumulering som påvirker kraftproduksjonseffektiviteten til det fotovoltaiske panelet. Brakettsystemet må utformes til en lett-å rengjøre struktur for å unngå overdreven skitt som akkumulerer på braketten eller rundt solcellepanelet, noe som påvirker driftseffektiviteten til det fotovoltaiske systemet.

Hvordan koble til PV m Ounteringssystem til takstrukturen

PV -monteringssystemet er en uunnværlig del av solkraftproduksjonssystemet, som hovedsakelig er ansvarlig for å installere solcellepanelene på taket eller bakken. Tilkoblingsmetoden mellom støttesystemet og takstrukturen bestemmer direkte stabiliteten, sikkerhet og langsiktig pålitelighet av det solcelleanlegget. Riktig tilkoblingsmetode kan sikre den stabile driften av støttesystemet under ekstreme værforhold som vind, regn og snø. Ulike typer tak krever forskjellige tilkoblingsmetoder for å sikre fasthets- og beskyttelsesytelsen til støttesystemet.

1. Forbindelse mellom tretak og PV -monteringssystem

Trak er vanligvis sammensatt av trebjelker og treplater, og den bærende strukturen er relativt lett. Når du installerer fotovoltaiske støtter, bør spesiell oppmerksomhet rettes mot valg av tilkoblingsmetode fordi strukturen til tre er relativt myk og svært varierende. Generelt installeres tilkoblingsmetoden til tretak hovedsakelig av bolter som trenger inn i taket eller spesielle festebraketter.

Vanlige tilkoblingsmetoder inkluderer følgende:

Gjennomtrengningstilkobling: Denne metoden er å fikse braketten til trebjelkene eller treplatene på tretaket ved å slå hull, og bruke ekspansjonsbolter eller kjemiske anker for forsterkning. Det skal bemerkes at når du trenger inn i taket, bør det sikres at det vanntette laget ikke vil bli skadet. Under installasjonen må hullene fylles med tetningsmaterialer (for eksempel vanntette pakninger) for å forhindre at regnvann trenger inn.

Ikke-gjennomtrengende brakettsystem: For noen situasjoner der du ikke ønsker å skade det vanntette laget med tak, kan du velge et ikke-penetrerende brakettsystem. Dette systemet fikser braketten på taket ved å klemme eller vekt, og krever ikke borehull på taket, så det vil ikke påvirke det vanntette laget. Selv om denne metoden er mer vennlig mot tretak, må den bærende kapasiteten til tretak vurderes.

Når du installerer fotovoltaiske parenteser på tretak, må du sørge for at lagerkapasiteten til hver fikseringspunkt samsvarer med den strukturelle kapasiteten til tretaket for å unngå å løsne braketten på grunn av forfall eller aldring av treverket.

2. Forbindelse mellom flisetak og fotovoltaisk brakettsystem

Tilkoblingen til flisetak er relativt komplisert, og typen fliser og takets struktur må vurderes i utformingen av brakettsystemet. Flisetak består vanligvis av et lag med fliser og en trestruktur eller betonglag under. Når du installerer fotovoltaiske parenteser, bør spesiell oppmerksomhet rettes for å unngå å skade det vanntette laget for å forhindre taklekkasjer.

Vanlige tilkoblingsmetoder inkluderer:

Gjennomtrengende tilkobling: Dette er en metode for å koble braketten til den underliggende strukturen på taket ved å bore hull. Braketten er koblet til trebjelkene eller betonglaget på taket med bolter for å sikre stabiliteten til det solcelleanlegget. Under installasjonen må penetrasjonshullene være vanntett for å sikre at den vanntette ytelsen til taket ikke blir påvirket. Vanntette pads, tetningsringer eller andre vanntette materialer brukes vanligvis til å fylle hullene.

Ikke-penetrerende brakettsystem: Ikke-penetrerende brakettsystem fikser vanligvis brakettsystemet ved å klemme fliser eller bruke vekter. Denne metoden unngår å skade fliser og vanntette lag og er egnet for anledninger der du ikke vil skade takstrukturen eller gjøre store endringer.

For flistak bør utformingen av brakettsystemet ta hensyn til typen og tykkelsen på fliser og takkapasiteten til taket for å sikre at vekten er jevnt fordelt på installasjonsstedet til hver brakett.

3. Forbindelse mellom metalltak og fotovoltaiske brakettsystemer

Metalltak brukes ofte i industri- og kommersielle bygninger på grunn av deres letthet, holdbarhet og enkel installasjon. Installasjon og vedlikehold av metalltak er relativt enkle, og tilkoblingsmetodene til solcellefester er relativt forskjellige. Vanlige materialer for metalltak inkluderer stålplater, aluminiumsplater, etc. Brakettsystemet kan vanligvis kobles til takstrukturen ved å fikse det direkte til overflaten av metalltaket eller trenge gjennom metallplaten.

Vanlige tilkoblingsmetoder inkluderer:

Gjennomtrengningstilkobling: I metalltak er braketten koblet til takstrukturen ved å trenge gjennom taket på taket. På grunn av den sterke bærende kapasiteten til metalltak, er penetrasjonsforbindelser vanligvis veldig stabile. Bruk vanntette materialer (for eksempel vanntette pakninger) for å fylle hullene for å forhindre at regnvann trenger inn i taket.

Ikke-penetrasjonstilkobling: Hvis du ikke vil skade metalltaket, kan du velge et ikke-penetrasjonsbrakettsystem. Denne typen brakettsystem fikser braketten ved å klemme metalltaket, eller fikser det etter vekt, magnetisk sug, etc. På denne måten trenger ikke braketten å slå hull eller trenge gjennom takoverflaten, så det vil ikke påvirke takets vanntette ytelse. Passer for solcelleanlegg som ikke krever noen skade på taket.

Metalltak har sterk vindmotstand og lagerkapasitet, så utformingen av brakettsystemet kan ta i bruk en mer fleksibel tilkoblingsmetode for å sikre stabiliteten til systemet.

4. Forbindelse mellom betongtak og fotovoltaisk brakettsystem

Betongtak er vanligvis strukturelt stabile og har sterk bærende kapasitet, så de er egnet til å installere tyngre solcelleanlegg. Betongtak er vanlig i industri- og kommersielle bygninger. Når du installerer fotovoltaiske parenteser, kan parentesene fikses ved ekspansjonsbolter, kjemiske anker eller andre forsterkningstiltak.

Vanlige tilkoblingsmetoder inkluderer:

Penetrasjonsfiksing: Betongtak kan fikse braketten til betonglaget gjennom ekspansjonsbolter eller kjemiske anker. Denne metoden er vanligvis veldig stabil og tåler store belastninger. Når du utfører penetrasjonsforbindelse, er det nødvendig å sikre at hullene blir forseglet og vanntett for å forhindre at regnvann siver inn.

Ikke-penetrasjonsfiksing: For noen situasjoner der du ikke vil bore hull eller ikke ønsker å gjøre storskala skade på bygningen, kan du velge et ikke-penetrasjonsbrakettsystem. Dette systemet stabiliserer vanligvis braketten på taket ved vekting eller klemme.

For betongtak trenger ikke installasjonen av braketten å bekymre seg for mye om det bærende problemet, men spesiell oppmerksomhet bør rettes til kontaktdelen mellom braketten og taket for å unngå skade på takmaterialet på grunn av for høyt lokalt trykk.

5. Forholdsregler for tilkobling av fotovoltaiske parenteser til tak

I installasjonen av alle taketyper er forbindelsen mellom den fotovoltaiske braketten og taket ikke bare for å stabilisere braketten, men også for å sikre systemets langsiktige stabilitet og sikkerhet. Følgende punkter er saker som trenger spesiell oppmerksomhet under installasjonen:

Vanntett behandling: Uansett hvilken tilkoblingsmetode som er valgt, er det nødvendig å sikre at det vanntette laget av taket ikke blir skadet. For penetrasjonstilkobling må materialer som tetningsringer og vanntette pakninger brukes for å sikre at den vanntette ytelsen rundt tilkoblingshullet er intakt.

Last- og lagerkapasitet: Hvert tak har en annen bærende kapasitet. Når du installerer, må du velge den aktuelle tilkoblingsmetoden i henhold til de bærende kravene til taket. Spesielt når du installerer flere fotovoltaiske moduler, må du sørge for at takstrukturen tåler fotovoltaiske paneler, parenteser og eksterne miljøbelastninger (for eksempel vindbelastninger, snøbelastninger, etc.).

Sikkerhet: Under installasjonsprosessen må alle kontakter, bolter og nøtter strammes for å sikre en stabil forbindelse. I tillegg bør tilkoblingspunktene mellom braketten og taket sjekkes regelmessig for å sikre at det ikke blir løsnet eller skade under langvarig drift.

Installasjonsprosess for takfotovoltaisk brakettsystem

Det takfotovoltaiske brakettsystemet er en viktig del av det fotovoltaiske kraftproduksjonssystemet, og bærer nøkkeloppgaven med å installere fotovoltaiske moduler på taket. Installasjonsprosessen påvirker direkte stabiliteten, effektiviteten og sikkerheten til det fotovoltaiske systemet. En standard installasjonsprosess for takfotovoltaisk brakett inkluderer vanligvis planlegging og design, brakettinstallasjon, installasjon av fotovoltaisk modul og ledningskabling.

1. Forberedelse før installasjon

Før du installerer det fotovoltaiske brakettsystemet, kreves detaljert nettstedundersøkelse og planlegging. Før installasjonen må strukturen på taket først sjekkes for å sikre at takets bærekapasitet oppfyller kravene. Detaljerte poster av taketype, vippevinkel, overflatemateriale osv. Er laget for å gi et grunnlag for design og installasjon av brakettsystemet.

Utformingen av taket solcellefester må justeres i henhold til takets faktiske situasjon. For eksempel, for forskjellige typer tak som metalltak, flistak, asfaltflisetak, etc., kan installasjonsmetoden til brakettsystemet være annerledes. Antall, layout, vinkel og installasjonsavstand til solcelleemoduler må også vurderes under designprosessen for å sikre at det fotovoltaiske systemet kan motta sollys i den beste vinkelen og sikre stabilitet.

2. Valg og transport av brakettsystem

Velg et passende brakettsystem i henhold til takets spesifikke situasjon og designkrav. Bracket -systemet inkluderer vanligvis komponenter som basisbrakett, kontakter og vinkeljusteringsenheter. Avhengig av takmaterialet, er det mange typer brakettsystemer, for eksempel perforerte parenteser, ikke-perforerte parenteser (for eksempel vektede parenteser), flytende parentes, etc. Materialene i braketten er vanligvis aluminiumslegering, rustfritt stål, galvanisert stål, etc., som har god antikorrasjonsrop, galvanisert stål.

Etter at brakettsystemet er bestemt, er neste trinn transport av brakettkomponentene. Siden brakettsystemet må tilpasses i henhold til forskjellige prosjekter, må sikkerheten til brakettkomponentene sikres under transport for å forhindre skade eller deformasjon under transport. Installasjonsteamet må sjekke alle brakettkomponenter på forhånd for å sikre at tilbehøret er fullført og erstatte eller reparere skadede komponenter.

3. Installer Bracket Foundation

Det første trinnet i installasjonsprosessen til braketten er å installere Bracket Foundation. For forskjellige typer tak er installasjonsmetoden til Bracket Foundation annerledes. For betongtak kan perforerte parentes brukes til å fikse braketten til taket med ekspansjonsbolter eller kjemiske anker. For flistak eller asfaltflisetak kan ikke-perforerte brakettsystemer brukes. Denne typen brakett fikser den solcellefesteren ved å vekte eller klemte for å unngå å skade det vanntette laget med tak.

Når du installerer støttefundamentet, må du sørge for at støttestiftelsen er plassert nøyaktig og tåler belastningene på de fotovoltaiske modulene og det ytre miljøet (for eksempel vindbelastning, snøbelastning, etc.). Installasjonsprogrammet må nøyaktig måle installasjonsposisjonen til støtten i henhold til designtegningene for å unngå at støtteavstanden er for stor eller for liten til å sikre stabiliteten til de fotovoltaiske modulene.

Etter at Support Foundation er installert, er det også nødvendig å sjekke horisontaliteten og vertikaliteten for å sikre at hver støtte kan installeres stabilt i den forhåndsbestemte vinkelen og posisjonen for å unngå å vippe eller ujevnhet av støtten.

4. Installer støttekolonnene og bjelkene

Etter at Support Foundation er installert, er neste trinn å installere støttekolonnene og bjelkene. Støttekolonnen er hoveddelen av den fotovoltaiske modulen, vanligvis laget av aluminiumslegering eller rustfritt stål. Når du installerer kolonnen, må kolonnen være tett koblet til takfundamentet, og høyden på kolonnen må justeres i henhold til vippevinkelen til den solcelleemodulen for å sikre at den fotovoltaiske modulen kan motta sollys i den beste vinkelen.

Når du installerer kolonnen, må nivået og loddemåleren brukes til presis justering for å sikre at hver kolonne er vertikal og stabil. Når kolonnen er installert, må strålen installeres neste. Strålens funksjon er å koble kolonnene for å danne en stabil støttramme. Bjelkene er vanligvis forbundet med rask låsing, noe som gjør installasjonsprosessen enklere og mer effektiv.

Forbindelsen mellom kolonnene og bjelkene kan boltet eller knipses, avhengig av utformingen av brakettsystemet. Under installasjonsprosessen bør alle bolter og snaps strammes for å unngå løsne eller sikkerhetsfarer ved senere bruk.

5. Installere solcellepaneler

Etter at brakettrammen er bygget, begynner installasjonstrinnet på solca -panelet. Fotovoltaiske paneler installeres vanligvis ved å fikse dem til parentesene. Installasjonsposisjonen og retningen til hvert fotovoltaisk panel må være nøyaktig i samsvar med designkravene. Forbindelsen mellom solcellepanelet og braketten er vanligvis fikset av klemmer eller bolter.

Når du installerer fotovoltaiske paneler, må installasjonsprogrammet sørge for at retningen og vinkelen på solcellepanelene oppfyller designkravene for å unngå skjevhet eller ujevn solcellepaneler. Under installasjonsprosessen bør passende hull være igjen mellom solcellepaneler for å tillate luftsirkulasjon, redusere temperaturstigningen og sikre langvarig og effektiv drift av solcellepanelene.

Etter at de solcellepanelene er installert, er det også nødvendig å sjekke om forbindelsen mellom de fotovoltaiske panelene og parentesene er fast, og sikre at overflaten på de fotovoltaiske panelene er ren og det ikke er skitt eller rusk som påvirker kraftproduksjonseffektiviteten til fotovoltaiske panelene.

6. Elektrisk tilkobling og ledninger

Etter at den solcellefeste og solcellepanelet er installert, er neste trinn elektrisk tilkobling og ledning. Kabling er nøkkelkoblingen for å sikre at det fotovoltaiske kraftproduksjonssystemet kan fungere ordentlig. Under ledningsprosessen er det nødvendig å velge kabler, kontakter og omformere med rimelighet i henhold til spennings- og strømparametrene til de fotovoltaiske komponentene og designkravene til systemet.

Når ledningene, må alle kabler føres i samsvar med standardspesifikasjoner for å sikre at kablene ikke blir skadet av eksterne krefter og unngå overdreven kabelbøyning. Kablene skal festes med spesielle kabelklemmer eller parentes for å unngå direkte kontakt mellom kablene og takoverflaten og forhindre aldring av kabel på grunn av friksjon eller ultrafiolett stråling.

Etter at alle elektriske tilkoblinger er fullført, må installasjonsprogrammet gjennomføre en elektrisk inspeksjon av systemet for å sikre at hvert tilkoblingspunkt har god kontakt, og det er ingen risiko for kortslutning eller lekkasje i den elektriske linjen. Samtidig bør arbeidsstatusen til omformeren sjekkes for å sikre at den normalt kan konvertere DC til AC.

7. Endelig inspeksjon og igangkjøring

Etter at alt installasjonsarbeid er fullført, er det siste trinnet å gjennomføre en endelig inspeksjon og igangkjøring av systemet. Dette inkluderer å sjekke stabiliteten til brakettsystemet, og sikrer at alle koblingsdeler er festet på plass, og de solcellepanelene ikke er løse eller vippet. Samtidig må det elektriske systemet gjennomgå en detaljert sikkerhetsinspeksjon for å sikre at den elektriske forbindelsen oppfyller sikkerhetsstandarder og unngå elektriske ulykker.

Under feilsøkingsprosessen må systemets utgangseffekt, ladeeffektivitet og andre ytelsesindikatorer testes for å sikre at det fotovoltaiske systemet kan fungere normalt etter installasjon og oppnå den designet kraftproduksjonskapasiteten. Installasjonsprogrammet skal føre en detaljert oversikt over driftsstatusen til hele systemet og optimalisere og justere systemet i henhold til faktiske forhold.

Trenger det fotovoltaiske brakettsystemet regelmessig vedlikehold?

Som en viktig del av det fotovoltaiske kraftproduksjonssystemet, er det fotovoltaiske brakettsystemet ansvarlig for å installere de solcelleemodulene på taket eller bakken. Stabiliteten i utformingen og installasjonen er direkte relatert til den langsiktige driftseffektiviteten og sikkerheten til hele det fotovoltaiske systemet. Selv om det fotovoltaiske brakettsystemet ikke har komplekse elektriske komponenter, trenger det fortsatt regelmessig inspeksjon og vedlikehold. Vedlikeholdet av brakettsystemet kan ikke bare forlenge levetiden, men også sikre den generelle ytelsen og sikkerheten til det fotovoltaiske systemet.

1.

Det fotovoltaiske brakettsystemet er vanligvis installert utendørs og utsatt for det naturlige miljøet i lang tid. Eksterne faktorer som klimaendringer, vind, nedbør og ultrafiolette stråler vil påvirke materialene i braketten, spesielt metallbraketten, som er utsatt for korrosjon. I fuktig, saltspray, sterkt sollys og andre miljøer, kan overflatebehandlingen og antikorrosjonsbelegget på braketten gradvis eldes, noe som fører til korrosjon.

Regelmessig vedlikehold kan effektivt oppdage om antikorrosjonslaget til braketten er intakt, oppdage korrosjonsproblemer i tide og reparere eller erstatte dem. For eksempel, når aluminiumslegeringsbeslaget blir utsatt for et fuktig miljø i lang tid, kan overflateoksydlaget nedbrytes på grunn av ultrafiolett stråling og regn erosjon, noe som påvirker dens antikorrosjonsytelse. Derfor er det nødvendig å jevnlig inspisere støttesystemet, spesielt overflatebelegget til støtten, for å sikre god antikorrosjonseffekt og forhindre langvarig korrosjon fra å skade støttesystemet.

2. Inspeksjon av festemidler og tilkoblingsdeler

Stabiliteten til PV -monteringssystemet avhenger hovedsakelig av fastheten til festene og tilkoblingsdelene. Over tid kan forbindelsen mellom støtten og taket eller bakken løsne på grunn av temperaturendringer, vind eller andre eksterne faktorer. Løsning av festemidler vil ikke bare føre til at støtten er ustabil, men påvirker også installasjonsposisjonen til den fotovoltaiske modulen, påvirker kraftproduksjonseffektiviteten til systemet, og kan til og med føre til at den fotovoltaiske modulen faller og forårsaker sikkerhetsfarer.

Derfor er regelmessig inspeksjon og forsterkning av festemidler som bolter, nøtter og spenner i støttesystemet et viktig tiltak for å sikre langsiktig stabil drift av støttesystemet. I områder med høy vindhastighet kan vindbelastninger føre til ekstra trykk på støttesystemet, noe som får tilkoblingsdelene til å løsne eller deformere, så det er nødvendig å regelmessig sjekke festestatusen til disse delene for å forhindre at sikkerhetsfare forårsaket av løsring.

3. Rengjørings- og støvakkumuleringsproblemer

Selv om hovedfunksjonen til PV -monteringssystemet er å støtte fotovoltaiske moduler, kan hullene og leddene mellom støtten og det fotovoltaiske panelet også bli steder for støvakkumulering. Spesielt i tørre og støvete områder akkumuleres støv og skitt lett på overflaten av braketten eller mellom braketten og den fotovoltaiske modulen, noe som påvirker luftsirkulasjonen og varmedissipasjonen av det fotovoltaiske systemet, og dermed påvirker kraftproduksjonseffektiviteten til det fotovoltaiske panelet.

Rengjøring av brakettsystemet og det omgivende miljøet kan ikke bare forbedre kraftproduksjonseffektiviteten til det fotovoltaiske systemet, men også forhindre at skitt eroderer brakettmaterialet. Under rengjøringsprosessen bør spesiell oppmerksomhet rettes mot å ikke skade antikorrosjonslaget på braketten, og unngå å bruke for grove verktøy eller rengjøringsmidler. Regelmessig rengjøring er spesielt viktig i noen varme eller støvete miljøer.

4. Forebyggende inspeksjon og vedlikehold

Et annet viktig aspekt ved regelmessig vedlikehold av fotovoltaiske brakettsystemer er å utføre forebyggende inspeksjoner. Fotovoltaiske brakettsystemer er generelt en langsiktig investering, vanligvis med et designliv på 25 år eller enda lenger. Derfor er det mer økonomisk og effektivt å oppdage potensielle problemer og reparere dem i tide enn å utføre store reparasjoner etter alvorlige feil.

For eksempel er vindmotstanden til fotovoltaiske parentes en nøkkelfaktor i systemdesign. Når brukstiden øker, kan vindmotstanden til braketten bli skadet. Kontroller regelmessig den generelle stabiliteten til braketten, spesielt etter stormer og sterk vind, for å sjekke om braketten er løs eller skadet for å sikre at de fotovoltaiske modulene kan forbli stabile under ugunstige værforhold.

I tillegg må vinkeljusteringsanordningen til braketten, forbindelsen mellom braketten og taket og grunnlaget for braketten sjekkes regelmessig. Ved å oppdage potensielle problemer i brakettsystemet på forhånd, kan sviktfrekvensen i systemdrift effektivt reduseres og den generelle påliteligheten til det solcelleanlegget kan forbedres.

5. Jordskjelv og snøresistensdesign av brakettsystemet

I områder med alvorlige jordskjelv eller snøakkumulering er jordskjelvmotstanden og snøresistens i brakettsystemet spesielt viktig. Over tid kan taket på taket er deformert på grunn av jordskjelv eller snødrykket, spesielt i fjellrike områder eller høye breddegrader, der snødetrykket gradvis kan påvirke brakettsystemet.

Regelmessig å sjekke jordskjelvmotstanden og snøresistens i braketten kan effektivt unngå skade på braketten forårsaket av snø eller jordskjelv. I noen høye snøområder bør spesiell oppmerksomhet rettes mot kontaktområdet mellom braketten og taket for å forhindre deformasjon eller skade på braketten på grunn av overdreven snø eller is. Spesielt for tradisjonelle flistak og metalltak, må brakettsystemet sjekkes regelmessig for å sikre at det tåler belastninger under forskjellige klimatiske forhold.

6. Systemforbedring og teknologioppdatering

Med fremskritt av fotovoltaisk industriteknologi dukker det stadig nye brakettsystemer med bedre strukturell optimalisering og høyere sikkerhetsytelse. Under regelmessig vedlikehold er det også mulig å vurdere tekniske oppdateringer eller forbedringer av gamle brakettsystemer. For eksempel kan vindresistente eller snøbestandige armeringskomponenter legges til det originale brakettsystemet, eller nye materialer kan brukes til å erstatte det originale braketsystemet for å forbedre systemets generelle stabilitet og levetid.

Under regelmessig vedlikehold kan ytelsen til brakettsystemet evalueres, og braketten kan oppgraderes og renoveres på en riktig måte i kombinasjon med dagens teknologiske utvikling. Dette kan ikke bare forlenge levetiden til det fotovoltaiske brakettsystemet, men også forbedre kraftproduksjonseffektiviteten til systemet, og forbedre de samlede økonomiske fordelene med det solcelleformede kraftproduksjonssystemet.

7. Vedlikeholdssyklus og implementeringsstandarder

Vedlikeholdssyklusen til det fotovoltaiske brakettsystemet varierer avhengig av region, miljø og systemdesign. Generelt sett, for fotovoltaiske brakettsystemer i generelle miljøer, er en omfattende inspeksjon og vedlikehold en gang i året en vanlig syklus. I spesielle miljøer som sterk vind, kraftig snø og høy luftfuktighet, kan det hende at vedlikeholdssyklusen på braketten må forkortes. Hyppigheten og det spesifikke vedlikeholdsinnholdet bør bestemmes basert på faktiske forhold og systembruksmiljøet.
