Flat tak PV -montering

Fra design til drift og vedlikehold: Tekniske punkter for hele prosessen med flatt tak PV -monteringssystem

Strukturelle trekk ved flattak PV -montering
Flat tak PV -montering refererer vanligvis til struktursystemer installert på takoverflater uten åpenbar tilbøyelighet til å støtte fotovoltaiske moduler. Kjernestrukturen inkluderer komponenter som base, bjelker, vertikale støtter, skinner og klemmer, og danner et generelt stabilt og lett å opprettholde lastbærende system.
I motsetning til takmontering av tak, er hovedfunksjonene i flate taksystemer justerbar helningsdesign og kompatibilitet med takbeskyttelse. I systemdesign bruker Dongsheng New Energy en kombinasjon av modulstruktur og standardiserte komponenter for å gjøre monteringen ikke bare tilpasse seg forskjellige typer komponenter, men også justere tilbøyeligheten i henhold til lokale forhold for å optimalisere effektiviteten til kraftproduksjon.

Klassifisering av montering av installasjonsmetoder

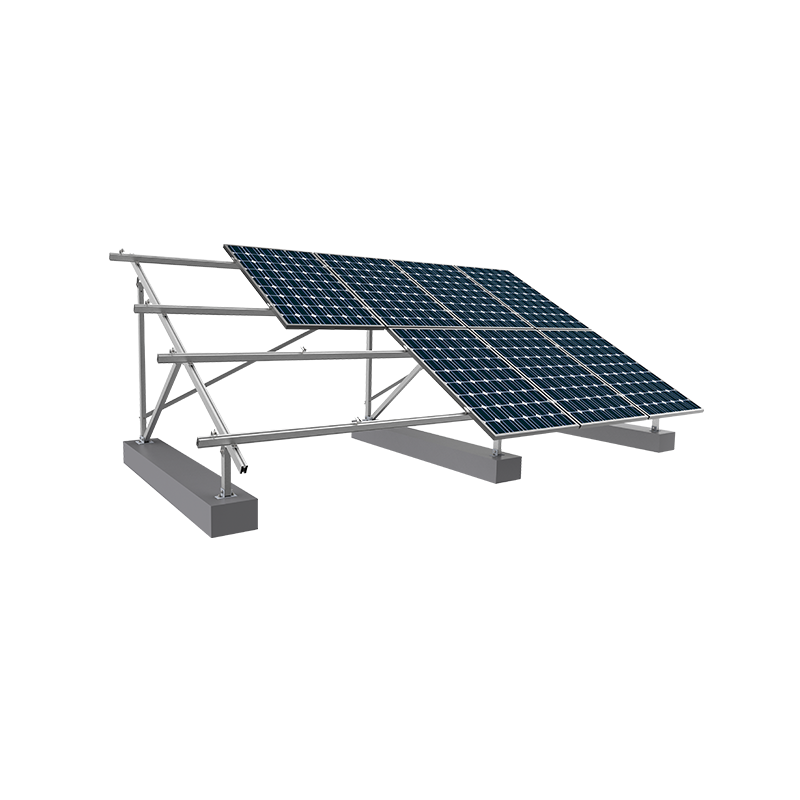

1. Ikke-penetrasjonsinstallasjon (ballasttype)
Denne metoden bruker motvektblokker for å oppnå systemstabilitet uten å bore hull i taket. Det brukes ofte på tak der det vanntette laget ikke kan bli skadet. Ballastmaterialer bruker vanligvis betongblokker eller motvektblokker. Oppsettet må vurderes i kombinasjon med vindkraft på stedet, takbelastningskapasitet og dreneringsforhold.

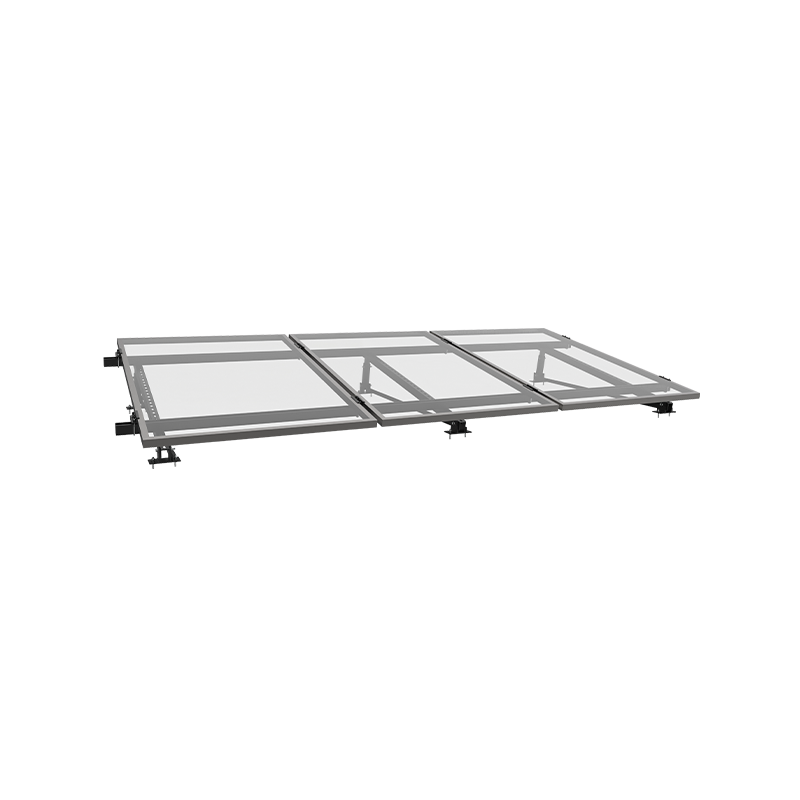

2. Penetrasjonsinstallasjon (kjemisk anker/utvidelsesbolt fiksering)
Når takstrukturen tillater penetrering, kan monteringssystemet forsterkes ved å forankre for å øke vindmotstanden ytterligere. Det er egnet for betongtak og fabrikktak med sterk strukturell lagerkapasitet, men vanntett tetning bør være fokusert på for å forhindre sivering av vann.
3. Justerbar hellingsinstallasjon
For å tilpasse seg den optimale kraftproduksjonsvinkelen i forskjellige breddegrader, tar noen flate takmonteringer av Dongsheng New Energy justerbar støttebendesign, slik at vinkelen på komponenten kan settes fleksibelt innenfor området 10 ° -30 °, noe som forbedrer den gjennomsnittlige årlige effektproduksjonseffektiviteten.

Materialvalg og krav mot korrosjonsbehandling
PV -montering er utsatt for utemiljøer i lang tid og må ha god værmotstand, korrosjonsmotstand og mekanisk styrke. Mainstream -materialene i bransjen inkluderer:
* Aluminiumslegering (vanlig modell 6063-T5): Lett vekt, sterk korrosjonsmotstand, egnet for prosjekter som er følsomme for takbelastninger.
* Hot-dyp galvanisert karbonstål: ytelse med høy kostnad, stabil struktur, egnet for miljøer med store vindbelastninger.
* Rustfritt stålfester: Brukes for å fikse deler av komponent for å unngå å løsne på grunn av metallkontaktkorrosjon.
De flate takmonteringsproduktene levert av Taizhou Dongsheng New Energy har alle bestått ISO Quality Management System -sertifisering. Noen kjernekomponenter tar i bruk uavhengig patentert strukturell design, og overflatebehandlingen vedtar varmdyp galvanisering (≥80μm) eller anodiserende prosesser for effektivt å forlenge levetiden.

Vindbelastning og systemstabilitetsdesign
Flat tak -PV -montering blir ofte utsatt for fronten av vinden på grunn av hellingsdesignet, og vindmotstand blir en nøkkelindikator i designet. Systemutformingen må beregne vindbelastningen i henhold til "Byggestrukturens belastningskode" for prosjektstedet.
Dongsheng New Energy bruker en kombinasjon av strukturell simulering og dataevaluering på stedet for å utføre endelig elementanalyse på stresspunktene i monteringssystemet for å sikre systemets generelle stabilitet i et sterkt vindmiljø. For det ballastede installasjonssystemet forbedrer Dongsengs designteam systemets vindmotstand ved å optimalisere motvektarrangementet og ta i bruk en frontrute -design.

Kompatibilitet av fotovoltaiske moduler og montering
Fotovoltaiske moduler fra forskjellige produsenter er forskjellige i størrelse, tykkelse og vekt, og flate tak -PV -monteringssystemer må ha god kompatibilitet. Dongsheng New Energy satte opp en rekke guide jernbanespor og justerbare klemmer i løpet av FoU-trinnet, slik at monteringssystemet kan tilpasse seg mainstream 166/182/210-serien komponenter, noe som bidrar til kundenes fleksible beslutninger i komponentinnkjøp og prosjekt fremskritt.
Koordinering av monteringssystemet og omformerens ledningsvei er også en del av systemintegrasjonen. Dongsheng vurderte omfattende komponentarrangementet, omformerens oppsett og kabelretning i løpet av prosjektdesignstadiet for å forbedre den generelle konstruksjonseffektiviteten til systemet.

Vedlikeholdskonferanse og livssyklus for systemet
Driftslivet til det flate taksystemet er vanligvis designet for å være mer enn 25 år. I løpet av denne perioden blir holdbarheten til strukturen, vedlikeholdskonferansen og rengjøringsevnen viktige faktorer som påvirker stabiliteten i kraftproduksjonen.
Taizhou Dongsheng Ny energi inneholder praktiske kontakter, hurtiginstallasjonshåndbok og andre strukturelle design i produktdesign, og setter tilstrekkelig kanalbredde for å lette daglig inspeksjon og rengjøring av drifts- og vedlikeholdspersonell. Noen monteringssystemer er utstyrt med vanninnsamling og dreneringsspor og ruting av jordtråd for å forbedre standardiseringen av ledningene på stedet.

Som kjernesstøtestrukturen i det fotovoltaiske systemet, er det Flat tak PV -montering Spiller en nøkkelrolle i systemstabilitet, kraftproduksjonseffektivitet og drift og vedlikeholdsstyring. Ved å stole på kontinuerlig teknisk forskning og utviklingsevner og moden prosjektleveringserfaring, har Taizhou Dongsheng New Energy dannet et integrert servicesystem som dekker design, produksjon, installasjon og vedlikehold, og gir meget pålitelig og tilpasningsdyktig flat takstøtteløsninger for det globale distribuerte fotovoltaiske markedet.

Photovoltaic System Support Foundation: Systematisk analyse av flattak PV -montering

Systemstruktur av flatt tak PV -montering
Flat tak PV -montering brukes vanligvis å være installert på tak uten åpenbare hellingsvinkler. Deres funksjon er å stabile med fotovoltaiske moduler og sikre deres trygge drift under forskjellige klimatiske forhold. I henhold til forskjellige installasjonsmetoder kan flat tak -PV -montering grovt deles inn i flere typer, for eksempel ballasttype, penetrasjonstype og justerbar vinkeltype.
Ballast -strukturen bruker motvekter for å holde systemet stabilt og er egnet for tak som ikke tillater boring, for eksempel noen kommersielle tak; Gjennomtrengningstypen er festet til takbetingstrukturen gjennom ankre og er egnet for områder med store vindbelastninger; Og den justerbare hellingstypestrukturen justerer orienteringen til komponentene i henhold til den lokale solskinnsvinkelen for å forbedre kraftproduksjonseffektiviteten. Taizhou Dongsheng New Energy Technology Co., Ltd. I faktiske prosjekter vil den aktuelle monteringsløsningen bli valgt og strukturen vil bli optimalisert basert på faktorer som takstruktur, geografisk beliggenhet, vindhastighetsnivå og belastningskapasitet.

Effekten av installasjonsmetode på strukturell sikkerhet
Installasjonsmetoden til Flat tak PV -montering er nært beslektet med takstrukturen. Å velge en rimelig installasjonsmetode hjelper ikke bare til å forbedre konstruksjonseffektiviteten, men påvirker også levetiden og risikotikingene i systemet.
*Ballastinstallasjonsmetode: Denne metoden skader ikke takstrukturen og brukes ofte i bygninger der boring ikke er tillatt på taket, for eksempel kommersielle bygninger eller fabrikktak med tynne vanntette lag. Ballastblokken er vanligvis laget av betong- eller prefabrikkerte metallbunner, og belastningen er jevnt fordelt med guideskinnssystemet. Når Taizhou Dongsheng New Energy Technology Co., Ltd. bruker denne løsningen, vil den bli kombinert med anti-sklisikre matter og takrenneutforming for å redusere påvirkningen på taket vanntett lag.
*Penetrasjonsfikseringsmetode: Egnet for tak med høy strukturell styrke, for eksempel armerte betongtak. Monteringen er festet i det strukturelle laget med ekspansjonsbolter eller kjemiske ankere for å forbedre den generelle stabiliteten. Denne metoden har sterk motstand mot vindbelastninger, men tetnings- og vanntettingstiltak må tas for å forhindre at vannet siver fra taket.
*Justerbar hellingsstruktur: Brukes til å optimalisere vinkelen mellom komponenten og solstrålingen, det er vanlig i lave og mellomstore breddegrader. I monteringssystemet designet av Taizhou Dongsheng New Energy Technology Co., Ltd., kan tilbøyeligheten justeres fra 10 ° til 30 °, under hensyntagen til både installasjonens bekvemmelighet og kraftproduksjonseffektivitet.

Materialvalg og antikorrosjonsteknologi
PV -montering som fungerer i lang tid under forskjellige klimatiske forhold, må ha god korrosjonsmotstand og strukturell stabilitet. Vanlige materialer inkluderer galvanisert stål, aluminiumslegering, rustfritt stål, etc.
*Hot-dyp galvanisert stålmontering: Høy styrke, egnet for stort spenn- og høyt vindtrykksmiljø, overflaten galvanisert lagtykkelse er vanligvis over 80 mikron, som effektivt forhindrer korrosjon. Taizhou Dongsheng New Energy Technology Co., Ltd. kontrollerer strengt tykkelsen på det galvaniserte laget under produktproduksjonen for å sikre at monteringslevetiden når mer enn 25 år.
*Montering av aluminiumslegering: Lett vekt, enkel installasjon, egnet for tak med begrenset lagerkapasitet, mye brukt i fotovoltaiske prosjekter på taket. Selskapet velger 6063-T5 industrielle aluminiumsprofiler og forbedrer værmotstanden gjennom anodisering.
*Rustfritt stålfester: Brukes til kontakter og jernbanetrykkblokker, som kan unngå metallpotensialforskjellkorrosjon og forbedre den generelle holdbarheten til systemet.
Taizhou Dongsheng New Energy Technology Co., Ltd. kombinerer egenskapene til forskjellige ingeniørprosjekter for å gi kundene en rekke materialvalgløsninger, og samarbeider med produkttesting og tredjeparts testing for å sikre pålitelig drift av systemet.

Vindbelastning og strukturell stressanalyse
Vindbelastning er en viktig faktor i utformingen av flate takfotovoltaiske systemer, spesielt i kyst- og høye vindhastighetsområder. Rimelig vindmotstandsdesign påvirker direkte sikkerhet og langsiktig stabilitet i systemet.
Designteamet til Taizhou Dongsheng New Energy Technology Co., Ltd. bruker strukturell programvare for å utføre endelig elementanalyse og simulere stresspunktene i systemet. I henhold til "bygningsstrukturbelastningskoden" i forskjellige regioner, bør du vurdere parametere som vindretning, byggehøyde, takfriksjonskoeffisient på forhånd i systemoppsetttrinnet, design rimelig ballastfordeling og monteringsavstand for å sikre strukturell sikkerhet for systemet under designvindhastigheten. Under installasjonen av prosjektet på stedet vil selskapets teknikere evaluere vindforholdene på stedet og gjøre justeringer basert på meteorologiske data og takets faktiske situasjon.

PV -moduloppsett og romutnyttelse
I utformingen av flate taksystemer påvirker arrangementet av komponenter den generelle effektproduksjonseffektiviteten, ventilasjonseffekten og vedlikeholdskanalreservasjonen. Vanlige arrangementer inkluderer enraktsarrangement i nord-sør-retning, dobbeltrader back-to-back-arrangement, øst-vest-dobbelt-vipparrangement, etc.
Taizhou Dongsheng New Energy Technology Co., Ltd. optimaliserer utnyttelsen av takplass, samtidig som du sikrer rimelig orientering av komponenter gjennom integrert utforming av komponenter og monteringssystemer. For tak med hindringer (for eksempel ventilasjonsåpninger og vanntanker), vil selskapet designe personlige monteringsledninger og layoutløsninger for å forbedre den generelle effektiviteten til prosjektet. Innstillingen av vedlikeholdskanaler er også et sentralt innhold i selskapets plan. Vanligvis er et rom på rundt 600 mm reservert mellom hver gruppe komponenter for å lette senere rengjøring og vedlikehold.

Systemvedlikehold og etterhåndtering
Selv om det flate takmonteringssystemet er en statisk struktur, trenger det fortsatt regelmessig inspeksjon og vedlikehold for å forlenge levetiden til systemet og sikre sikker drift av komponentene. Taizhou Dongsheng New Energy Technology Co., Ltd. formulerer en vanlig inspeksjonsplan for hvert prosjekt, inkludert festing av kontakter, inspeksjon av rust og overvåking av fundamentforskyvning.
For ballastede strukturer er det også nødvendig å regelmessig sjekke forskyvningen eller løsne motvektblokken og gjøre rettidige justeringer; For gjennomtrengende strukturer, vær oppmerksom på om ankerpunktet er løst og om det vanntette laget aldrende. Selskapet gir kundene vedlikeholdshåndbøker og teknisk support for å hjelpe dem med å etablere systemdrift Ledegers.
