Balkong PV -monteringssystem

Rollen til balkong PV -monteringssystem i oppgradering av boligenergi

Definisjon og omfang av anvendelse av balkong PV -monteringssystem
Balkong PV -monteringssystem brukes hovedsakelig til balkongplass på fasaden av bygninger som boliger, leiligheter, kontorbygg, etc., for å støtte installasjonen av små fotovoltaiske moduler for å oppnå målet om selvgenerasjon eller nettkoblet kraftproduksjon. Bruksområdet inkluderer:
* Balkonger av høyhus og middels høye boligbygg i byer
* Terrasser eller inngjerdede områder med flerhagens boligbygg
* Gardinvegg balkongstruktur i kommersielle bygninger
* Window Sill Platform Transformation Application of Low-Rise Buildings
Dette systemet er vanligvis lite i skala, men det legger vekt på sikkerhet, installasjonsfleksibilitet og estetisk koordinering med arkitektonisk integrasjon.

Analyse av strukturell form og installasjonsmetode
På grunn av sin spesielle struktur, må utformingen av balkong PV -monteringssystem fullt ut vurdere lagerkapasiteten til balkongrekkverk, romutnyttelse, skyggelegging og sikkerhetsforskrifter. Vanlige strukturelle former er som følger:

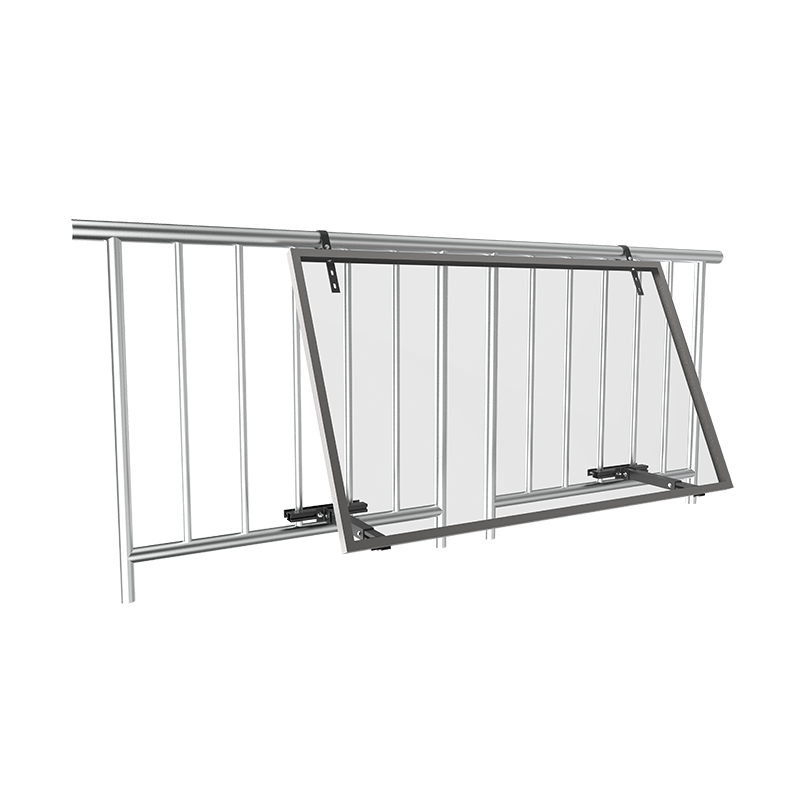

1. Rekkverksbrakettsystem
Det fotovoltaiske panelet er festet over eller inne i den opprinnelige rekkverket på balkongen. Braketten er koblet til rekkverket gjennom en klemme og bolter, som er egnet for lett installasjon uten å skade den opprinnelige bygningsstrukturen.
2. Gulv-stående diagonalt støttesystem
Passer for terrasser og balkonger med store områder. Ved å sette støtteføtter og bakre vippestøtter på balkongmarken, blir den generelle strukturelle stabiliteten forbedret, og orienteringen og vinkelen til komponentene justeres samtidig.
3. veggmontert hengestruktur
Beslaget er direkte installert på balkongveggen, og komponentene henges på innsiden av rekkverket eller vender mot solen. Det er egnet for noen scener uten rekkverk eller med utilstrekkelig rekkelseshøyde.
4. Justerbart vinkelstruktursystem
Utstyrt med en vinkeljusteringsmekanisme, kan tilbøyeligheten til komponentene justeres fleksibelt i henhold til sesongmessige endringer og orienteringsforhold for å forbedre effektiviteten av lysutnyttelse.

Valg av nøkkelmateriale og sikkerhetsdesign
Materialkonfigurasjon
Taizhou Dongsheng Ny energi bruker vanligvis følgende materialkombinasjoner:
*Høy styrke aluminiumslegeringsskinner og kontakter: lett, korrosjonsbestandig, og påvirker ikke bygningsstrukturen;
*Rustfritt stålbolter og låser: Forbedre holdbarheten i balkongmiljøer og reduser risikoen for rust;
*Anti-skli base og vindresistent forsterkningstilbehør: Styrke stabiliteten til faste punkter og forhindre strukturell forskyvning.

Sikkerhetsytelsesdesign
Utformingen av balkongbrakettsystemet bør være spesielt oppmerksom på følgende punkter:
* Beregning av vindtrykksmotstand: Evaluer vindbelastningen på vindsiden av komponenten i henhold til de meteorologiske dataene i området der bygningen ligger;
* Beregning av lastbærende: Kombiner de originale lastdesigndataene til balkongen for å kontrollere den totale vektfordelingen og unngå strukturell overbelastning;
* Fallbeskyttelse: Sikkerhetsenheter må installeres på kanten for å forhindre at komponentene glir på grunn av vibrasjoner, sterk vind og andre faktorer.

Designprosess og tjenestekoblinger
Foreløpig evaluering
Dongsheng New Energy Technical Team hjelper kunder med å gjennomføre undersøkelser på stedet eller eksterne målinger av balkongkonstruksjoner, dimensjoner, orienteringer og skjermingsforhold.
Eksklusiv design
Kombiner brukerens strømbelastning og rutenettforhold for å konfigurere et rimelig antall komponenter og layoutplaner, og utdata -CAD -tegninger og 3D -modelleringsgjengivelser.
Strukturell matching
Matchende tilpassede brakettkomponentpakker, emballasje og transport er praktisk for brukere å installere av seg selv eller installasjon på stedet av ingeniørpersonell.
Installasjonsveiledning og teknisk støtte
Gi driftshåndbøker, veiledning og konsulenttjenester på nettet for å sikre sikker landing av brakettstrukturer og solcelleanlegg.

Typiske applikasjonsscenarier og praktiske resultater
Residential User Side
Gjelder for kraftproduksjon av boligbalkong, som støtter små husholdnings solcaiske kraftstasjoner (for eksempel 0,5kW til 3KW-systemer), som kan brukes til selvbruk eller koblet til den nasjonale distribuerte tilskuddspolitikken.
Community Pilot Project
Flere boligsamfunn har pilotert installasjonen av balkongfotovoltaiske systemer, som forbedrer energiutnyttelsesgraden på bygninger uten å ødelegge den opprinnelige bygningsstrukturen og ha visse skyggeleggingsfunksjoner.
Grønn energitransformasjon av urbane bygninger
I høye kontorbygg og kommersielle boliger gir balkongbrakettsystemet visse energisparende tilskudd for bygninger og forbedrer det grønne bildet av bygninger.

Systemdrift og vedlikeholdsforslag
De Balkong fotovoltaisk system er relativt enkel å vedlikeholde på grunn av sin lave høyde og enkel tilgang. Hovedforslagene inkluderer:
*Rengjør støv- eller fugledroppene regelmessig på overflaten av komponentene for å sikre absorpsjon av sollys;
*Kontroller om festemidlene er løs eller rustet for å unngå strukturell forskyvning forårsaket av langvarig vibrasjon;
*Vær oppmerksom på driftsstatusen til den fotovoltaiske omformeren for å sikre effektiviteten av kraftkonvertering;
*Hold det omkringliggende området fritt for hindringer som balkongplanter, gardiner, tørkeanlegg osv.
Selskapet leverer langsiktige tekniske støttetjenester og kan også etablere drifts- og vedlikeholdsfiler etter behov for å forlenge driftslivet til systemet.

Bruksanalyse av balkong PV -monteringssystem: Fra strukturell design til sikker drift og vedlikehold

Taizhou Dongsheng New Energy's Solution Foundation Siden etableringen i 2009 har Taizhou Dongseng New Energy blitt forpliktet til design-, produksjons- og integrerte integrasjonstjenester for distribuerte fotovoltaiske systembraketter. Selskapet har et modent designteam, produktsystemet har bestått ISO Quality Management System-sertifisering, og har flere PV-monteringsrelaterte patentteknologier
Innen feltet Balkong PV -monteringssystemer , Har Dongsheng New Energy etablert et sett med standardiserte og tilpassede designsystemer som er egnet for forskjellige balkongtyper basert på mange års akkumulering i utformingen av tak, bakke og spesielle strukturer, og dekker foreløpig undersøkelse, strukturell design, installasjonsveiledning og senere vedlikehold.

Typiske strukturelle typer balkongbrakettsystemer
På grunn av deres lille tilpasningsplass, høyere belastningskrav og strengere sikkerhetsnivåer, tar balkong PV -montering vanligvis følgende strukturelle typer:
1. Rekkverksinstallasjonsstruktur
Denne metoden fikser braketten til det originale balkongrekkverket med snaps eller bolter, som er egnet for lette systemer som ikke påvirker bygningsstrukturen og ikke krever boring. Komponentene er vanligvis anordnet vertikalt eller i en liten vinkel, som er egnet for øst-vest-balkonger.
2. Gulvstående installasjonsstruktur
Denne strukturen er egnet for balkonger eller terrasser med større plattformer. Bunnen av braketten er utstyrt med en motvektbase eller sklisikre føtter for å forbedre den generelle stabiliteten. Denne løsningen støtter justerbar vinkel av komponentene for å forbedre effektiviteten av lysutnyttelse.
3. veggmontert installasjonsstruktur
Komponentene er egnet for balkonger uten tilstrekkelig grunnrom, komponentene blir hengt på innerveggen eller fasaden på balkongen. Denne metoden er mer avhengig av lagerkapasiteten til veggstrukturen, og veggmaterialet må evalueres fullstendig.
4. innebygd solskadestruktur
Å kombinere fotovoltaiske komponenter med balkong solskadestrukturer for å danne en integrert løsning av "fotovoltaisk solskjerm", som ikke bare oppfyller kraftproduksjonsfunksjonen, men også har de vakre og praktiske funksjonene til bygningen, og ofte brukes i sørvendte balkonger.

Materiell valg og strukturelle sikkerhetshensyn
Balkongbrakettsystemet har høye krav til ytelse av strukturelle materialer. Dongsheng New Energy bruker vanligvis følgende materialkonfigurasjoner:
*Aluminiumslegeringsprofiler: Det har fordelene med lett vekt, korrosjonsmotstand og ikke-magnetisk konduktivitet, og er egnet for bruk i regnfulle og fuktige områder i byer;
*Rustfritt stålfester: Forbedre tilkoblingsstyrken og holdbarheten for å forhindre rust og løsne under langvarig bruk;
*Gummibase eller anti-skli gummipute: Forbedre friksjonen mellom balkonggulvet og bunnen av braketten for å forhindre forskyvning;
*Strukturelt lim og vanntett behandlingstilbehør: For veggmonterte systemer, gi tetningsforsterkning for å forhindre at vannsirk og strukturell løsning.
Når det gjelder sikkerhetsdesign, må systemet beregne den grunnleggende vindbelastningen og strukturell belastning. I henhold til faktorer som bygningsgulvhøyde, vindtrykknivå og lastbærende kapasitet, må du sørge for at komponentene ikke blir utlignet eller faller på grunn av ytre krefter som sterk vind og vibrasjoner.

Design og installasjonsprosess for balkongbrakettsystem
Selv om strukturen til balkong PV-monteringssystem er relativt enkel, involverer det faktorer som mangfoldig miljø på stedet, differensierte lysforhold og personaliserte brukerbehov, så den må samarbeide med systematisk designprosess:
1. Foreløpig måling på stedet
Samle balkongstørrelse, orientering og skyggelegging gjennom stedet eller fjernhjelp, og analyser den lastbare gruppen
2. Systemdesignplanutgang
Basert på måledataene, bestem braketten, fotovoltaisk komponentoppsettskjema, anbefaling av hellingsvinkler, kabelretning osv., Og samsvarer med systemkapasiteten i kombinasjon med brukerbelastningen.
3. Materiell emballasje og levering
Dongsheng New Energy kan gi modulært pakket og levert brakettkomponenter, inkludert hovedstruktur, fester, hjelpe materialer, kabelklipp osv., For å lette kundenes senere montering.
4. Installasjon Teknisk support
Gi tegningsinstruksjoner, videokuridering og ekstern teknisk konsultasjon, og ordne profesjonelle installasjonsteam for å hjelpe til med konstruksjon for å sikre implementeringseffekten av systemet.

Forslag om vedlikehold av systemer og driftseffektivitetsgaranti
Det balkong solcelleanlegget er i området der brukere ofte kontakter, noe som er lettere å inspisere og vedlikeholde enn taksystemet. Dongsheng New Energy anbefaler følgende:
* Rengjør støv og miljøgifter regelmessig på overflaten av komponentene for å opprettholde effektiviteten av lysabsorpsjon;
* Kontroller om brakettkontaktene er løs hvert kvartal, spesielt på balkongen i høye bygninger;
* Unngå å tørke gjenstander, planter eller rusk for å blokkere komponentene for å redusere tap av kraftproduksjon;
* Bruk små omformere eller lagringssystemer for mikroenergi for å forbedre fleksibiliteten i strømbruken.

Typiske applikasjonsscenarier og faktiske fordeler
Balkongen PV -monteringssystemet er tatt i bruk i mange faktiske prosjekter. Vanlige applikasjoner inkluderer:
* High-Rise-leilighetsbrukere: Løs problemet med utilgjengelig takplass og oppnå grunnleggende kraftproduksjonsbehov under 1 kW;
* Små kommersielle kontorbygg: Bruk balkonger eller utkragingsplattformer for å distribuere fotovoltaiske systemer for å supplere kontormakt;
* Fellesskapspilot- og gamlebyens renoveringsprosjekter: Fremme renovering av grønn bygning og oppgradering, og realisere ren energi tilgang til husholdninger;
* Distribuert solcaisk salgsplattform for kraft: kombinert med måling av brukerside, realiserer overskudd av strømtilgang og strømforbruksovervåking.
Faktisk tilbakemelding fra brukeren viser at selv om balkongrommet er begrenset, kan den rimelige arrangementet av parenteser og komponenter oppnå en årlig kraftproduksjon på 300 ~ 1000kWh, noe som hjelper til med å lindre daglige utgifter til strømregning.

Fremtidig utviklingsretning
De Balkong PV -monteringssystem vil spille en større rolle i felt med grønn transformasjon av bybygg, uavhengig styring av husholdningsenergi og konstruksjon av smarte mikrogrids. Fremtidige utviklingstrender inkluderer:
* Integrering av estetisk brakettdesign med bygningsfasader
Integrer i arkitektonisk stil for å forbedre ensartetheten og koordinasjonen av balkongutseende;
* Fremme av integrert modul for komponent energi
Bruk små batterier for å generere strøm om dagen og bruk om natten for å forbedre systemets energieffektivitet;
* Tilgang til intelligent overvåknings- og kontrollsystemer
Overvåking av sanntid av kraftproduksjonsdata, kombinert med app- og stemmeassistenter for å oppnå fjernkontroll.
